DG高压锅炉泵结构说明：

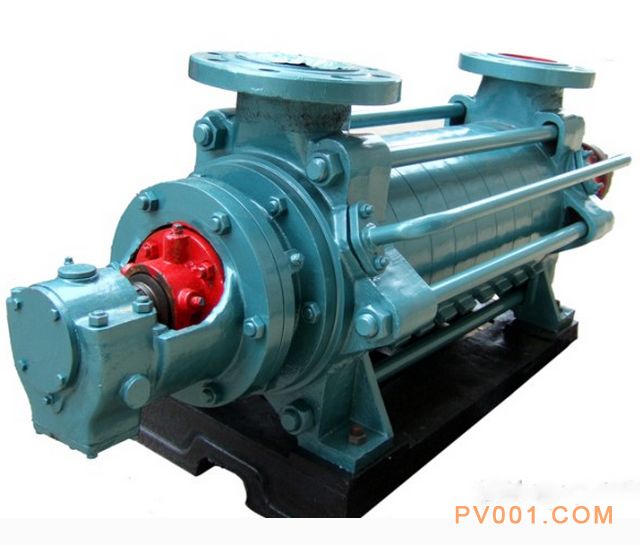

    DG85－80×8型泵系次高压多级单吸卧式节段式清水离心泵。

   该型泵为卧式多级单吸节段式离心泵，泵壳可在轴线处轴向拆开，DG85－80×8型泵吸入口垂直向上，吐出口垂直向上，与轴心线垂直。从驱动端方向看，水泵旋向为顺时针方向，根据用户需要也可生产逆时针方向旋转的，用户可在定货时特别提出。

   泵体与泵盖构成叶轮的工作室，在进、出水法兰上制有安装真空表和压力表的管螺孔，泵体下部制有放余水的管螺孔。

   叶轮为单吸闭式，设置平衡盘平衡绝大部分轴向力，同时设有推力轴承来承受可能残存的小部分轴向推力，轴承的布置使轴处于稳定的拉杆状态。叶轮在装配前均须作严格的静平衡校验，以保证运行的平稳。

   泵轴由两个巴氏合金滑动轴承支承，轴承装在泵悬架中的轴承体内，用稀油润滑。

   在泵体上设有密封环，可以提高泵的容积效率，另一方面也可以避免高压水回流入吸入室，扰乱进水流场，可以保证水泵的吸入性能。

   轴封一般为软填料密封，水泵工作时可引少量介质至填料函处，也可外接冷却润滑水，起水封及冷却润滑作用。按用户的需要，可以将填料密封改为机械密封。
