【专利】一种防转式波纹管截止阀(专利号:201922001074.8)

专利号：201922001074.8
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏星河阀门有限公司
专利分类号：F16K1/36(20060101)

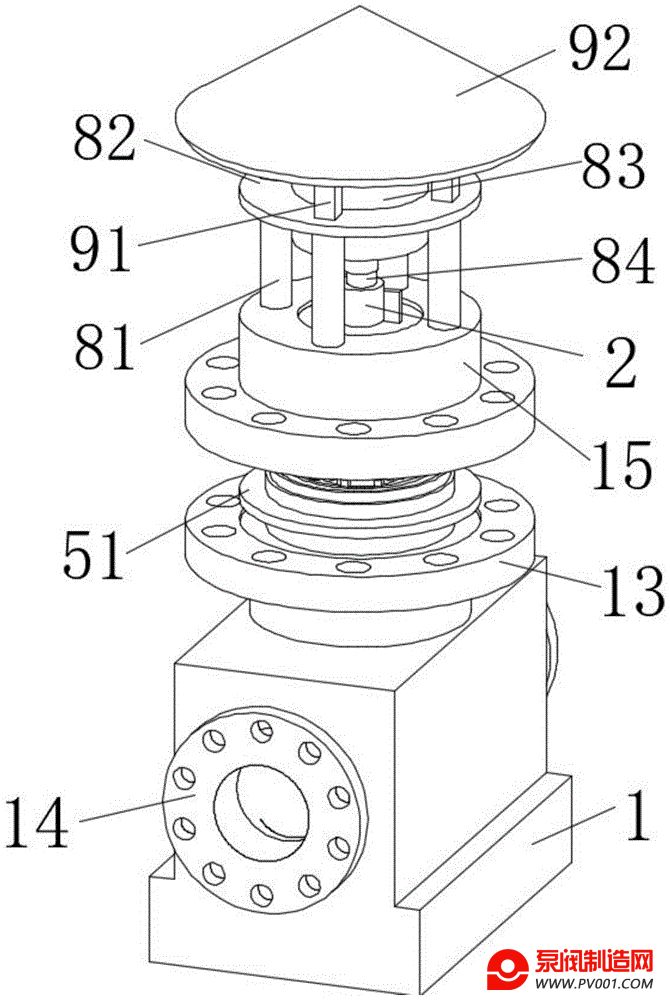

专利摘要：公开（公告）日:2020-07-31摘要:本实用新型公开了一种防转式波纹管截止阀，包括壳体和阀盖；壳体：壳体的内部设有下通道和上通道，且下通道和上通道相互连通，壳体的顶端设有阀盖连接法兰，阀盖连接法兰的表面设有连接筒，且壳体的中部贯穿有阀轴，阀轴的顶端中部设有螺纹孔，且阀轴的顶端侧面对称设有限位板，阀轴的底端设有阀瓣，阀轴的底部活动套接有波纹管，波纹管的底端设有下挡环，且下挡环与阀瓣的表面可拆卸连接，波纹管的顶端设有上挡环，上挡环的圆周侧面设有锥套；阀盖：阀盖的底端设有阀盖连接法兰，且阀盖的内侧面与连接筒的圆周侧面间隙配合，本防转式波纹管截止阀，可以有效防止波纹管的转动，并且有效提高了截止阀整体的密封性。
