【专利】一种水泵外壳加工用的夹具(专利号:201921654296.3)

专利号：201921654296.3
专利状态：有权
专利类型：[实用新型]
专利申请人：张家港科杰机械装备有限公司
专利分类号：B25B11/00(20060101)

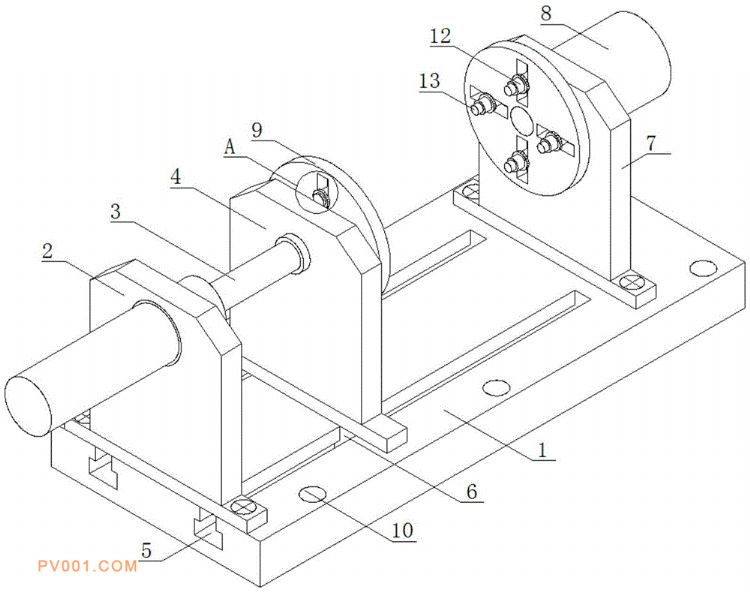

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种水泵外壳加工用的夹具，包括底座，底座的顶部开设有两个滑槽，底座顶部的左侧设置有调节机构，调节机构由第一支撑板、液压缸、第二支撑板和滑块组成，第二支撑板的右侧面通过轴承连接有转轴，底座顶部的右侧设置有驱动机构，驱动机构由第三支撑板和电磁制动电机组成，电磁制动电机的输出轴延伸至第三支撑板的左侧面。本实用新型通过液压缸推动第二支撑板向第三支撑板移动，从而使两个限位机构对水泵外壳进行夹紧，通过电磁制动电机带动其中一个限位机构旋转，通过限位机构带动水泵外壳转动，从而使水泵外壳在加工过程中能够调整位置，进而能够对水泵的不同面进行加工，降低了工人的劳动强度，提高了水泵外壳的加工效率。
