【专利】一种组合式泵体传输系统(专利号:201921701760.X)

专利号：201921701760.X
专利状态：有权
专利类型：[实用新型]
专利申请人：卡川尔流体科技(上海)有限公司
专利分类号：F04B23/08(20060101)

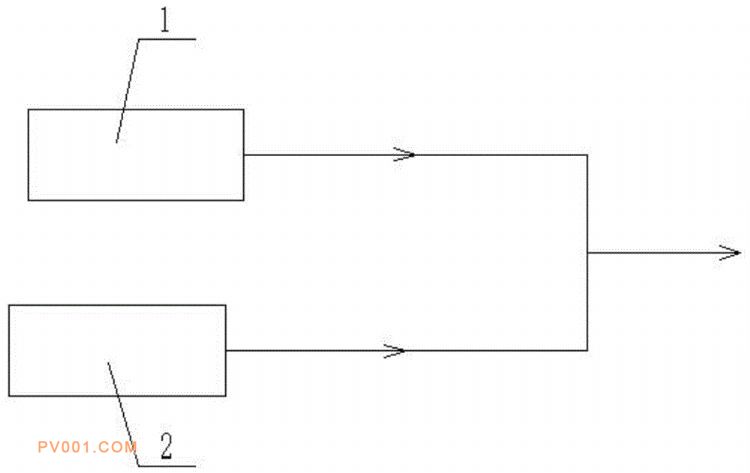

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开一种组合式泵体传输系统，将蠕动泵和隔膜泵组合起来，蠕动泵连续输送液体，隔膜泵封闭式间隔输送液体，完美的解决了目前存在的开放式加液问题，而且实现了设备小型化；蠕动泵的出液管道和隔膜泵的出液管道连通；蠕动泵泵轴的外侧设置有螺旋凸起，螺旋凸起连续螺旋盘绕在蠕动泵泵轴的外侧，蠕动泵泵轴和蠕动泵壳体之间至少设置有一个蠕动泵泵管，蠕动泵泵管的两端均伸到蠕动泵壳体的外侧，蠕动泵壳体的内侧壁和螺旋凸起配合将蠕动泵泵管夹持，隔膜泵电机横向固定设置在隔膜泵机体上，且隔膜泵电机的动力输出轴伸入到隔膜泵泵体内，隔膜泵泵体套装在隔膜泵电机的动力输出轴上。
