【专利】罗茨湿式真空泵用水气分离消音器(专利号:201921770409.6)

专利号：201921770409.6
专利状态：有权
专利类型：[实用新型]
专利申请人：山东明天机械集团股份有限公司
专利分类号：F04C29/00(20060101)

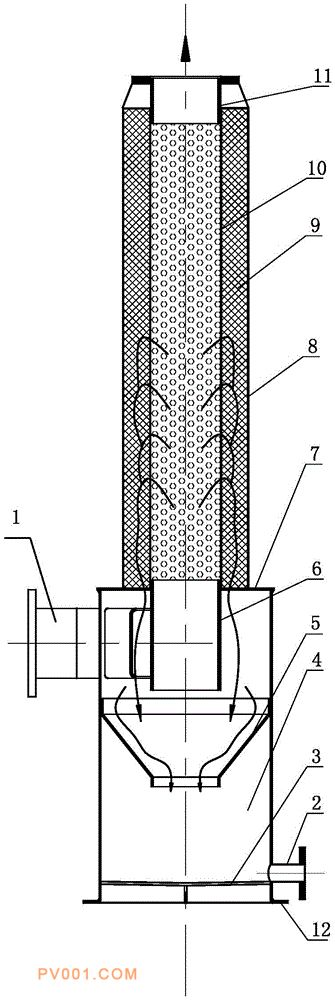

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了罗茨湿式真空泵用水气分离消音器，其结构包括进口接管、汽水分离装置和消音装置，所述汽水分离装置包括汽水分离器外筒、漏斗、气路接管、底板和汽水分离器顶板，所述分离器外筒上端设有汽水分离器顶板，下端设有底板，分离器外筒内腔设有气路接管和漏斗，分离器外筒的上部外侧设有进口接管；所述消音装置包括消音器外筒、消音棉、网孔板和消音器出口接管，消音器外筒内腔设有网孔板，所述网孔板与消音器外筒内壁之间设有既能吸水又能消音的消音棉，所述消音棉下端与汽水分离器顶板接触。该水气分离消音器不仅增强了水汽分离的效果，还能通过消音棉既吸收嗓声又能吸收水气中残留的水份，且整个吸水和排水过程在消音筒内完成。
