【专利】一种水泵防撞保护铸件(专利号:201921541030.8)

专利号：201921541030.8
专利状态：有权
专利类型：[实用新型]
专利申请人：南京市溧水中山铸造有限公司
专利分类号：F04B53/00(20060101)

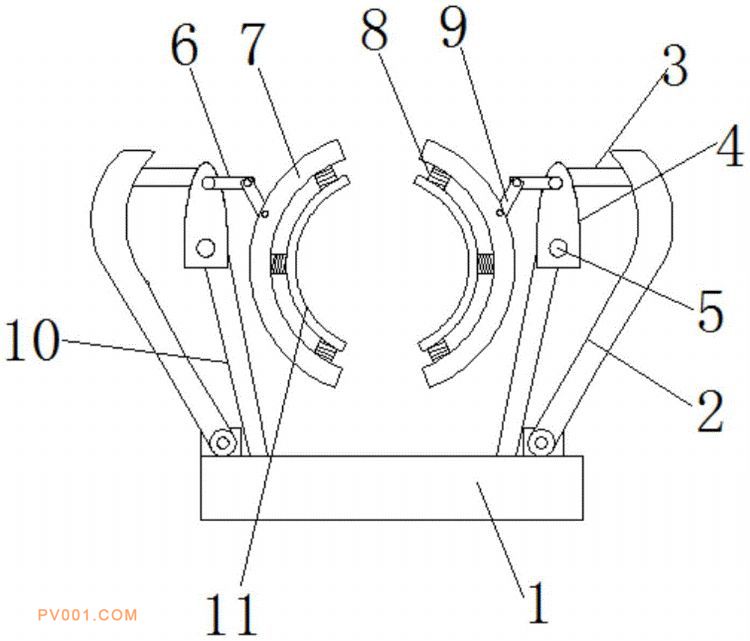

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开了一种水泵防撞保护铸件，包括底座、弹性销轴和三次缓冲铸件板，所述底座的上方两侧均通过弹性销轴安装有一次缓冲铸件板，所述一次缓冲铸件板的内表面上端安装有连接杆，所述底座的上表面靠近两侧的位置固定有支撑杆，所述支撑杆的上端通过弹性销轴安装有二次缓冲铸件凸轮，所述二次缓冲铸件凸轮的上端一侧与连接杆相固定，所述二次缓冲铸件凸轮远离连接杆的一侧通过弹性销轴安装有第一连杆，所述三次缓冲铸件板共设置有两个，本实用新型通过弹性销轴设置了三层缓冲机构，分别为一次缓冲铸件板、二次缓冲铸件凸轮和三次缓冲铸件板，在受到撞击力时，三层吸收力的机构可以将撞击力吸收，以避免直接对水泵撞击，保证水泵的完整性。
