【专利】隔膜泵泵头止漏结构(专利号:201921727047.2)

专利号：201921727047.2
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州力夫机电制造有限公司
专利分类号：F04B43/02(20060101)

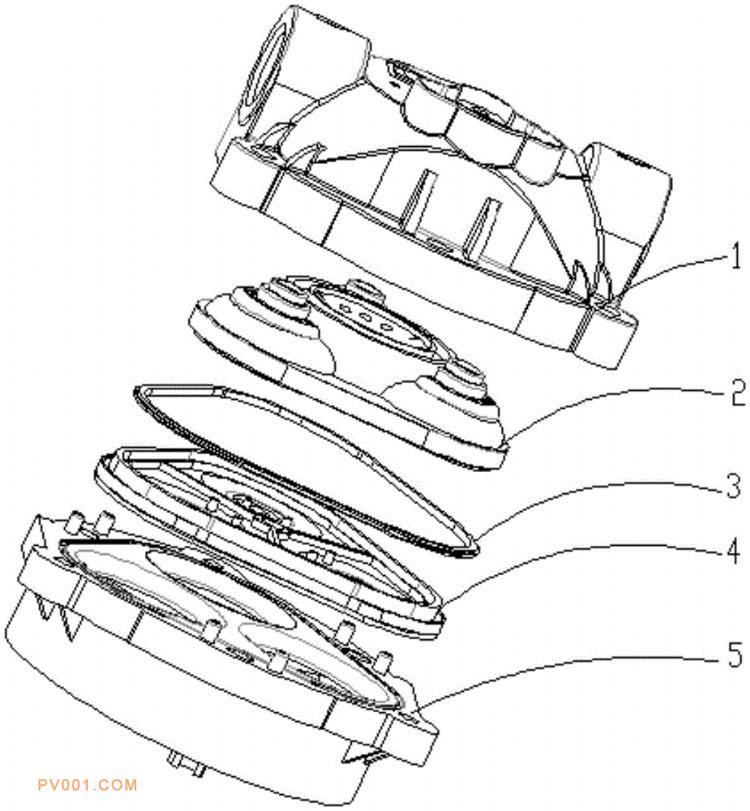

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及一种隔膜泵泵头止漏结构。目的在于提供一种隔膜泵泵头止漏结构，有效减少泵体工作时发生渗漏的可能。本实用新型的目的是通过如下技术方案来完成的，隔膜泵泵头止漏结构，包括流体室、隔膜室、密封圈、膜片以及流体室支架，所述隔膜室、密封圈、膜片安装于流体室和流体室支架形成的空腔内，其中所述隔膜室安置于膜片的顶面上，所述膜片上设有一圈安装槽，所述密封圈设置于该安装槽内；所述流体室上设有用于将所述密封圈压紧于安装槽内的第一台阶。
