【专利】一种球形泵转子静压支撑(专利号:201921880139.4)

专利号：201921880139.4
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市中安动力科技有限公司
专利分类号：F04C9/00(20060101)

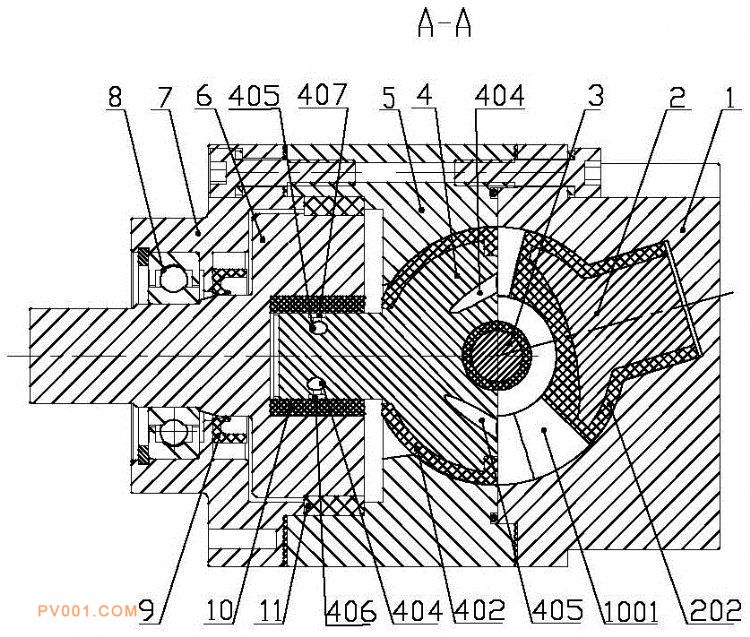

专利摘要：公开（公告）日:2020-06-16摘要:本专利公开了一种球形泵转子静压支撑，在滑靴(403)的两平行侧面与滑槽(601)之间设置有静压支撑；静压支撑包括设置在转盘(4)上的第一液流通道(404)、第二液流通道(405)以及设置在滑靴(403)两平行侧面上的液体承压槽，第一液流通道进口(4041)与其中一个工作室(1001)接通，第二液流通道进口(4051)与另一个工作室(1001)接通，第一液流通道出口(4042)和第二液流通道出口(4052)分别与滑靴(403)两平行侧面上的液体承压槽接通；本专利的优点是消除了球形泵运行过程中的不平衡力，保证了配合面之间的间隙，减低了球形泵的功耗。
