【专利】一种潜水泵加工用内撑夹具(专利号:201921791683.1)

专利号：201921791683.1
专利状态：有权
专利类型：[实用新型]
专利申请人：阜宁鑫特机械制造有限公司
专利分类号：B25B11/00(20060101)

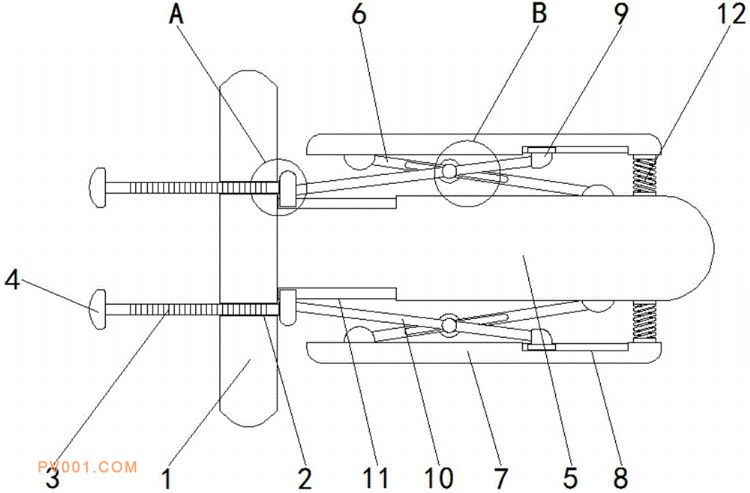

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及潜水泵加工技术领域，且公开了一种潜水泵加工用内撑夹具，包括连接板，所述连接板左侧的顶部与底部均开设有插口，两个所述插口的内部均活动安装有螺纹杆，两个所述螺纹杆的左侧均固定安装有转盘，所述连接板的右侧固定安装有内杆，所述内杆的顶部与底部均活动安装有支撑杆，所述支撑杆远离内杆的一端活动安装有夹持板，所述夹持板靠近内杆的一侧开设有滑槽，两个所述滑槽的内部均活动安装有卡块，两个所述卡块的左侧均固定安装有控制杆。该潜水泵加工用内撑夹具，通过设置夹持板，可以快速的完成内撑夹具的拆卸与安装，并且采用螺纹结构对夹持定位后的内撑夹具进行固定，有效的提高了内撑夹具的稳定性。
