【专利】一种一体式外置气阀的气动隔膜泵(专利号:201921360389.5)

专利号：201921360389.5
专利状态：有权
专利类型：[实用新型]
专利申请人：上海方顿工业设备有限公司
专利分类号：F04B43/073(20060101)

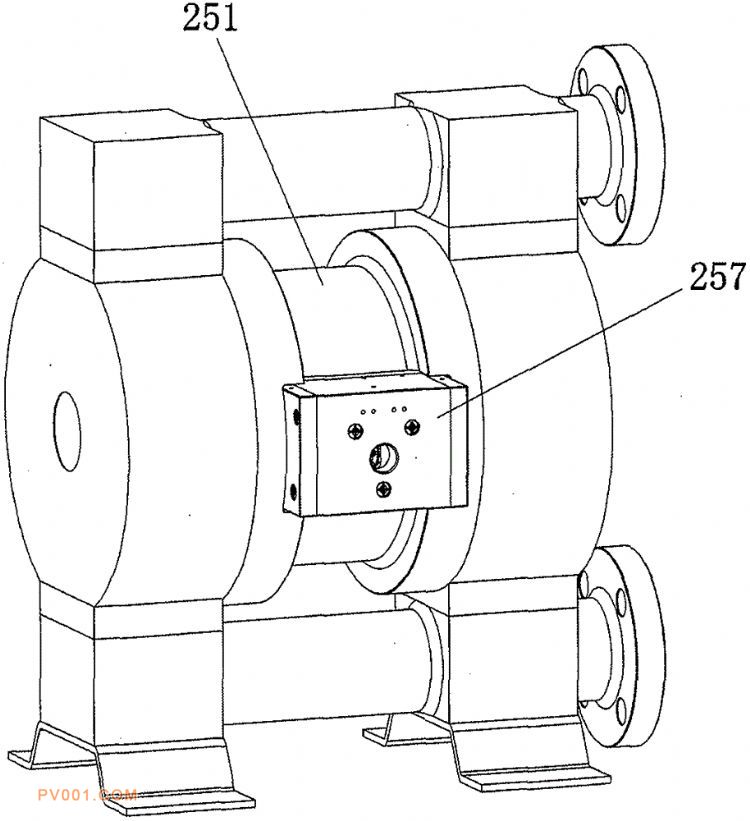

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型提出一种一体式外置气阀的气动隔膜泵，包括中间体、中心轴、侧盖、上盖、下盖、底座、气阀，所述中间体中心沿轴线设有一中心通孔，该中心通孔侧壁处还设有两个密封圈安装槽一，该密封圈安装槽一中安装有密封圈一；所述中心轴通过密封圈一密封安装于中心通孔中；所述中间体两侧安装有侧盖；所述侧盖上下部分别安装上盖和下盖；所述下盖底部安装有底座；所述中心轴两端还安装有膜片将侧盖和中间体分割成流体腔和空气腔；所述中间体外部还安装有气阀。本实用新型将主气阀和换向阀集成于气阀体中，并将气阀体安装于气动隔膜泵中间体外部，拆装极其方便、维护成本低。
