【专利】水环真空泵叶轮轮毂(专利号:201921080727.X)

专利号：201921080727.X
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉特种工业泵厂有限公司
专利分类号：F04C19/00(20060101)

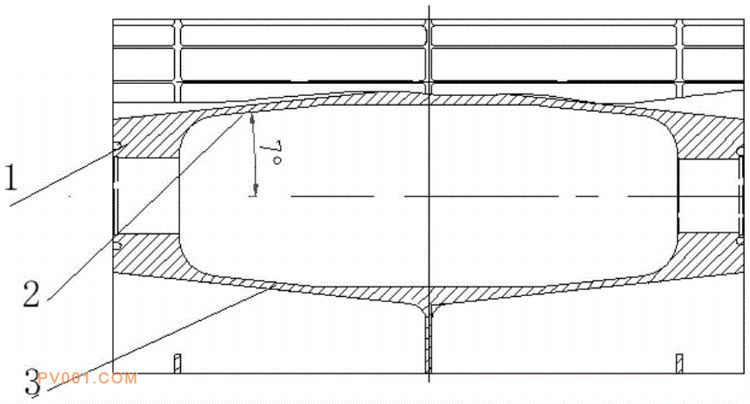

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型涉及一种水环真空泵用的部件，具体说是一种水环真空泵叶轮轮毂。水环真空泵叶轮轮毂的轮毂角度为6～8°，轮毂厚度为2～5mm，叶轮长径比为1.75。本实用新型将叶轮轮毂角度由5°增大到8°以下，及轮毂厚度适当减薄为2～5mm，在叶轮外径和转速不变的情况下，即保持叶轮线速度20m/s不变的情况下，将叶轮长度加长，将真空泵叶轮的长径比提高到了1.75，气量提高了35％，而水环真空泵轴功率提高了22.8％、节能10％；达到了提高气量又节能的效果。
