【专利】一种串联式隔膜泵(专利号:201921701824.6)

专利号：201921701824.6
专利状态：有权
专利类型：[实用新型]
专利申请人：卡川尔流体科技(上海)有限公司
专利分类号：F04B43/04(20060101)

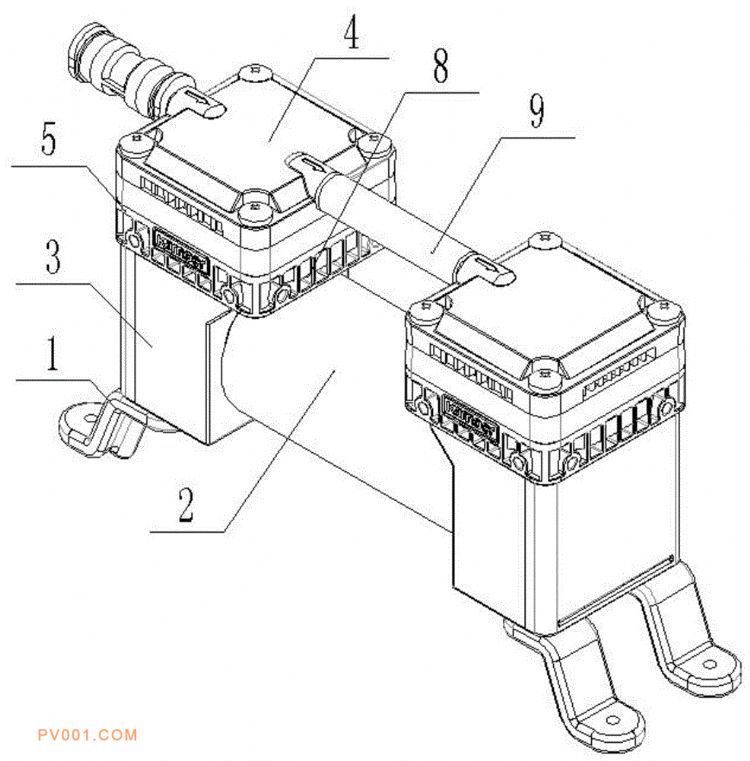

专利摘要：公开（公告）日:2020-06-16摘要:本实用新型公开一种串联式隔膜泵，结构简单，使用方便，能快速切换进出气端，而且在体积不明显增大的情况下，工作压力能最大实现单机两倍的压力，两个泵体对称设置在底座上，电机机体的两端分别固定设置在两个泵体上，两个泵体的上端均为开口结构，泵体的上端均设置有阀下板，所述阀下板的中部均设置有通孔；阀下板上端均匹配设置有阀上板，阀下板、隔膜和阀上板配合在一起形成一个封闭的工作腔；阀上板上均设置有两个单向阀，两个单向阀反向设置，单向阀的一端与所述工作腔连通，单向阀的另一端分别与进气管道和出气管道连通，且其中一个阀上板的进气管道通过串联管与另一个阀上板的出气管道连通，以增大泵体的工作压力。
