【专利】一种化工泵防振装置(专利号:201921955072.6)

专利号：201921955072.6
专利状态：有权
专利类型：[实用新型]
专利申请人：夏勇
专利分类号：F04D29/66(20060101)

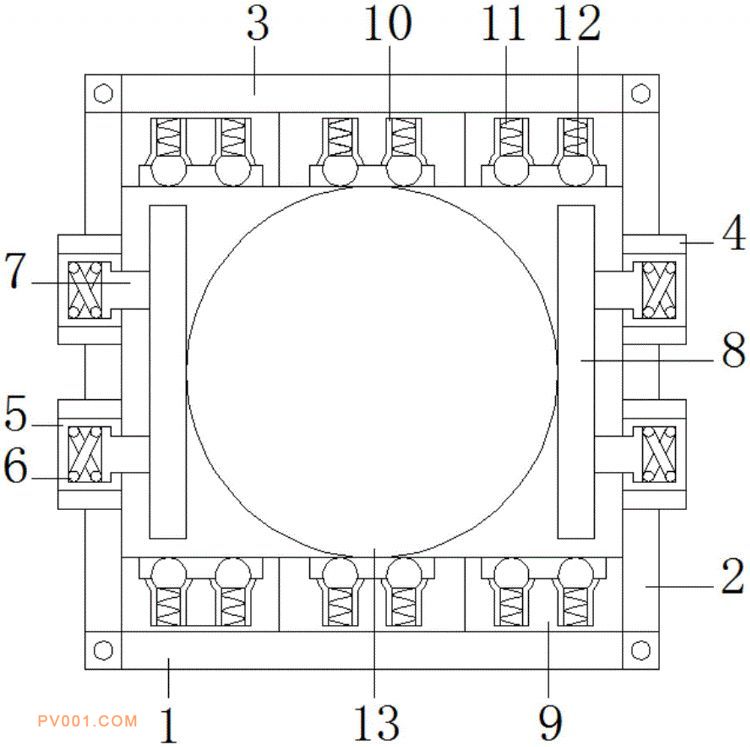

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种化工泵防振装置，包括底板、侧板、顶板、固定座、固定筒、弹件、支柱、夹板、减振座、空槽、复位弹簧、减振垫、化工泵、连轴和螺母，所述底板上端设有侧板，所述侧板上端设有顶板，所述固定座设置在侧板内部，固定座内设有固定筒，所述固定筒内设有弹件，所述弹件内端设有支柱，所述支柱内端设有夹板，所述减振座固定在底板和顶板的内端面，减振座内设有空槽，所述空槽内设有复位弹簧，所述复位弹簧内端设有减振垫，所述化工泵设置在减振垫和夹板之间，所述连轴将侧板与底板和顶板相连接。本实用新型结构简单，制造容易，加工成本低，防振效果好。
