【专利】一种双头爪式泵转子及其型线(专利号:201810707679.6；108930650B)

专利号：201810707679.6;108930650B
专利状态：有权
专利类型：[发明授权]
专利申请人：西安交通大学
专利分类号：F04C18/12(20060101)

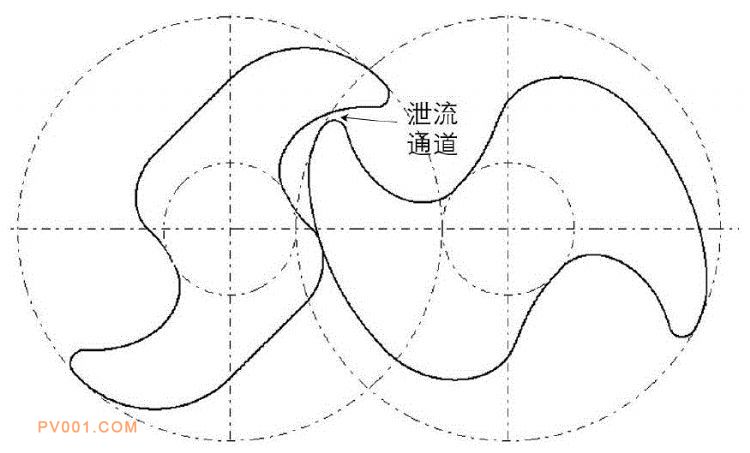

专利摘要：公开（公告）日:2020-06-19摘要:一种双头爪式泵转子及其型线，型线包括点啮合外摆线的等距曲线、修正圆弧段、齿顶圆弧段、中间连接圆弧段、圆弧共轭曲线段以及齿根圆弧段，两个转子均采用中心对称式结构，通过设置修正圆弧段，消除了尖点，避免在运行过程中转子出现严重磨损的现象。点啮合外摆线的等距曲线与修正圆弧段始终保持间隔距离，避免形成吸排气封闭容积，增加了转子型线的设计参数空间，降低了功耗，提高了泵效率。本发明的型线设计在双头爪式泵中时，相比其他常规泵型，具有易损件少、结构紧凑、抽气速率高、无喘振以及振动噪音小等优点。
