【专利】一种立式轴流泵(专利号:201920914506.1)

专利号：201920914506.1
专利状态：有权
专利类型：[实用新型]
专利申请人：上泵(天津)泵业有限公司
专利分类号：F04D29/70(20060101)

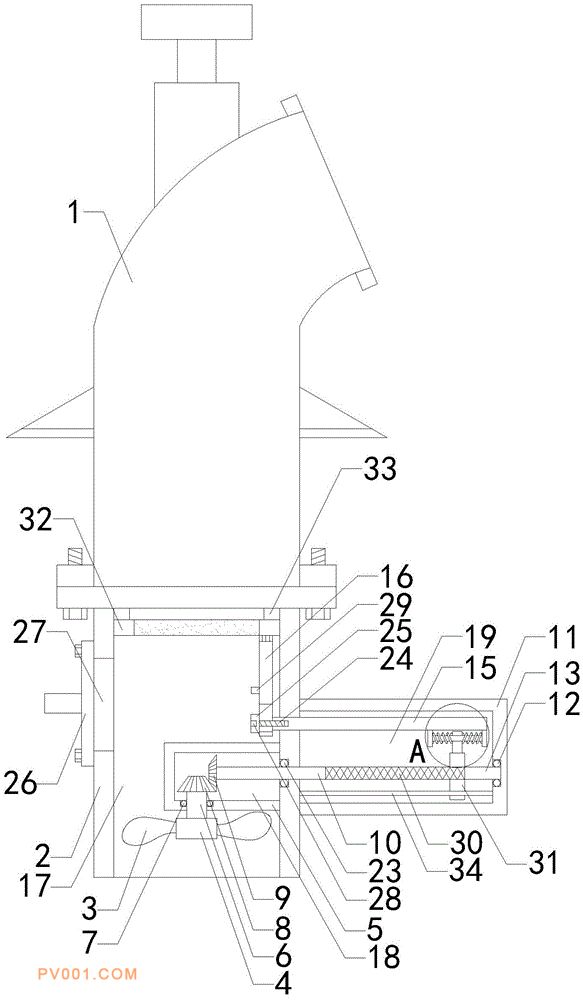

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及轴流泵附属装置的技术领域，特别是涉及一种立式轴流泵，其增设有自动清理装置来及时清理过滤机构上的杂物，因此降低了过滤机构被堵塞的概率，即降低了过滤机构的工作状态对立式轴流泵的进水量的影响，因而降低了立式轴流泵因进水量较少而产生故障的概率；包括泵体，泵体内设置有流动腔，流动腔的底端连通设置有进水口，流动腔的顶端连通设置有出水口，流动腔的内部设置有动力机构；还包括过滤箱、三组水轮叶、固定块、传递箱、转轴、转动轴承、第一转向齿轮、第二转向齿轮、传动轴、动力箱、往复丝杠、支撑轴承、安装轴、带动杆、伸缩杆和清扫板，过滤箱的内部设置有过滤腔，动力箱的内部设置有动力腔。
