【专利】一种穿舱型泵浦的划线装置及使用方法(专利号:202010127950.6)

专利号：202010127950.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：广船国际有限公司
专利分类号：B25H7/04(20060101)

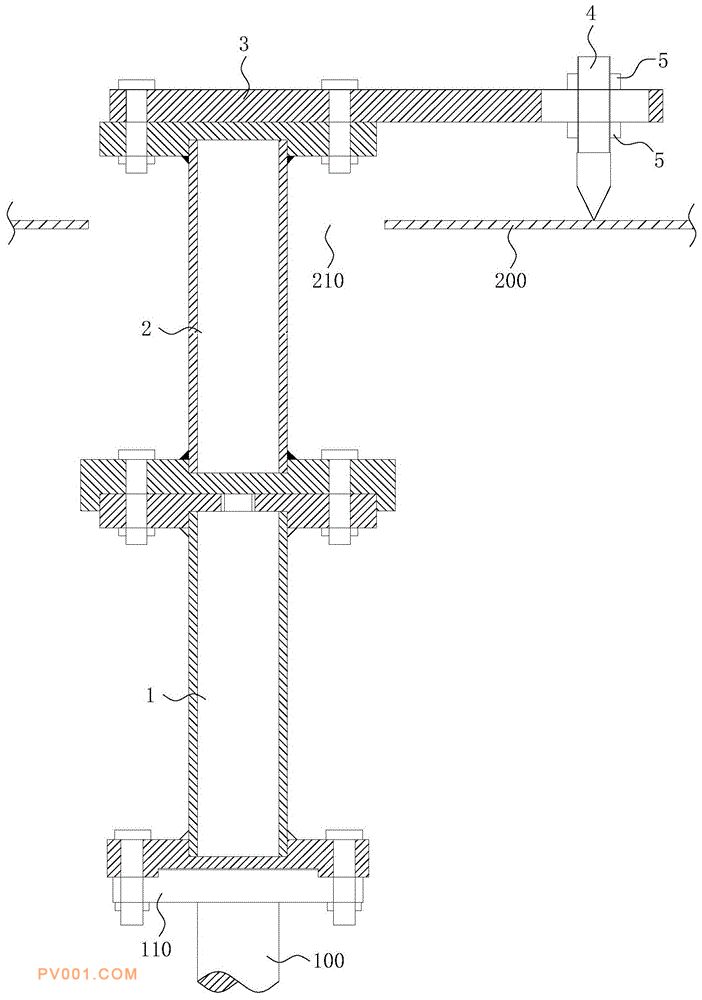

专利摘要：公开（公告）日:2020-06-16摘要:本发明公开一种穿舱型泵浦的划线装置及使用方法，穿舱型泵浦的划线装置包括对中工装轴、划线工装轴、划线工装夹和划针，对中工装轴的一端与泵轴连接，对中工装轴的另一端与划线工装轴的一端连接，划线工装夹设置在划线工装轴的另一端，划针设置在划线工装夹上，泵轴、对中工装轴及划线工装轴的轴线均在一条直线上。本发明的穿舱型泵浦的划线装置以泵轴的轴线为基准进行安装，泵轴、对中工装轴及划线工装轴的轴线均在一条直线上，使固定在划线工装夹上的划针能以泵轴轴线为旋转轴精确划圆，大大降低了划线精度和难度，提高了施工效率。
