【专利】一种消防泵控制器(专利号:201811500643.7)

专利号：201811500643.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖北特雷斯科技集团有限公司
专利分类号：F04B49/06(20060101)

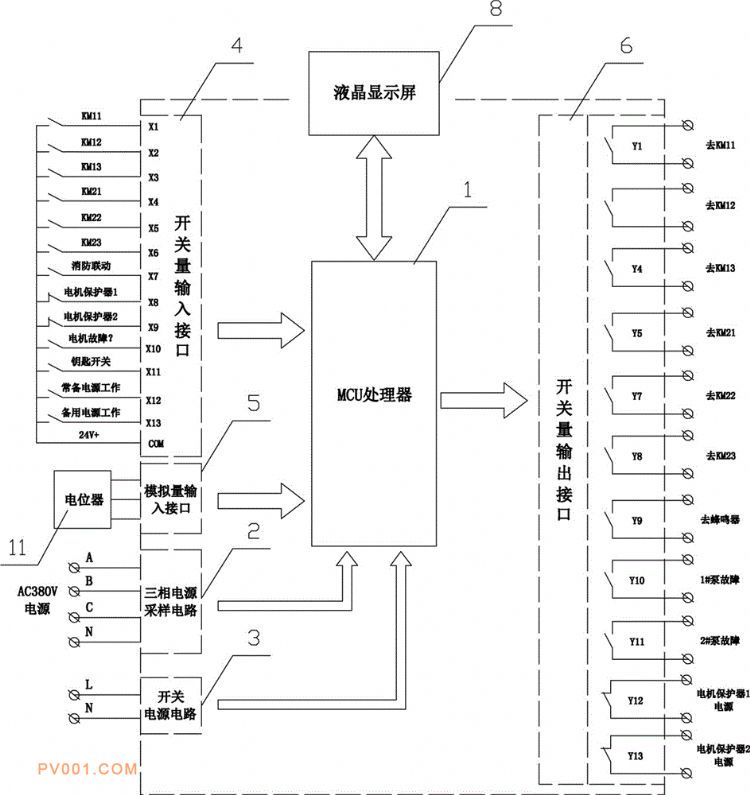

专利摘要：公开（公告）日:2020-06-16摘要:本发明公开了一种消防泵控制器，具有控制箱，控制箱的操作面板上设有液晶显示屏、指示灯及操作按钮，控制箱内装设有MCU处理器和三相电源采样电路以及开关电源电路，MCU处理器配置有开关量输入接口、模拟量输入接口和开关量输出接口；开关量输出接口连接各个接触器的线包及电动机保护器；开关量输入接口连接各个接触器上的常开触点与电动机保护器上的常闭触点；模拟量输入接口连接用于调节消防泵启动时间的电位器；三相电源采样电路连接MCU处理器，MCU处理器通讯连接液晶显示屏，液晶显示屏通讯连接指示灯与操作按钮；本发明结构紧凑、造型美观，集成度高，大幅度地减少了外围接线，提高了安装调试的效率，并便于售后维护。
