【专利】一种泵体套件及泵(专利号:202010243880.0)

专利号：202010243880.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：卢才美
专利分类号：F04D1/06(20060101)

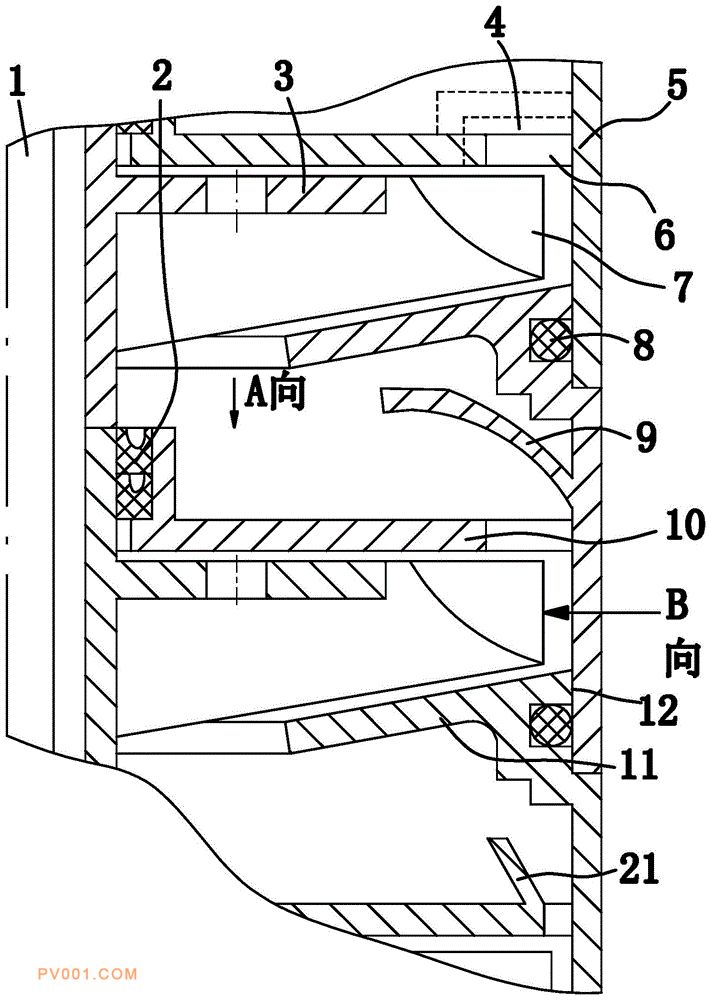

专利摘要：公开（公告）日:2020-06-16摘要:本发明提供了一种泵体套件及泵，属于流体机械领域。它解决了部分流泵体积庞大和其它泵压力不高的问题。本泵体套件包括泵壳外壁、泵壳端板、泵壳内的叶轮、泵壳外壁的密封件、级间密封件，其特征在于，在泵壳中部设置与叶轮侧面相对应的级间隔板，在级间隔板上设置一个或多个流体出口，流体出口的方向为轴向，能有效地缩小径向尺寸和减少叶轮的径向力。本泵体套件能组装成立式多级泵、深井泵等产品，且性能优异，解决了4英寸深井泵无法向大功率发展的难题，又能代替同功率、同扬程、同流量的5英寸、6英寸的深井泵，是低比转速泵的唯一更新换代产品。
