【专利】一种降低电荷泵锁相环相位噪声的电路及方法(专利号:202010203434.7)

专利号：202010203434.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：深圳芯行科技有限公司
专利分类号：H03L7/099(20060101)

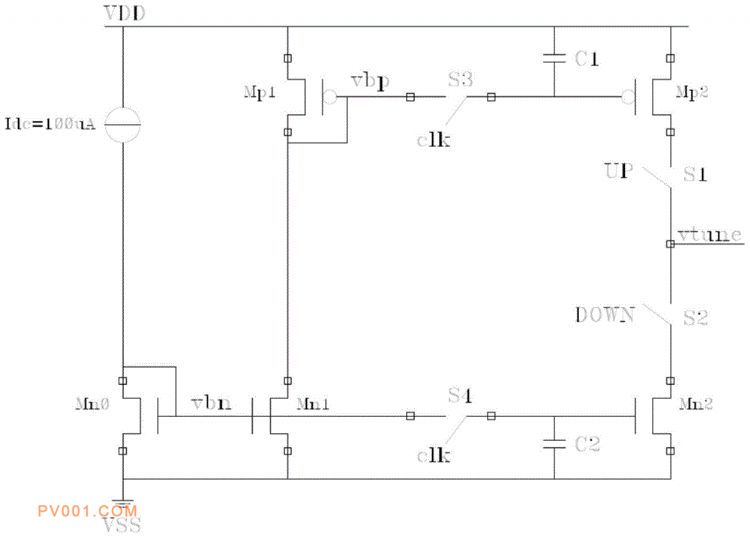

专利摘要：公开（公告）日:2020-06-16摘要:本发明公开了一种降低电荷泵锁相环相位噪声的电路及方法，该电路包括电荷泵，所述电荷泵包括偏置电路、充电电路、放电电路、充电开关、放电开关和降噪电路，所述降噪电路分别与所述偏置电路、充电电路和放电电路连接，所述降噪电路用于滤除偏置电路产生的噪声；其效果是：用设置的降噪电路，在充电电路、放电电路工作时，将偏置电路和充电或放电电路之间的连线切断，使得偏置电路产生的噪声无法传递，来滤除偏置电路产生的噪声，从而达到降低锁相环输出相位噪声的目的。
