【专利】一种离心泵用冷却装置(专利号:201921632974.6)

专利号：201921632974.6
专利状态：有权
专利类型：[实用新型]
专利申请人：昆山元欣泵机械有限公司
专利分类号：F04D29/58(20060101)

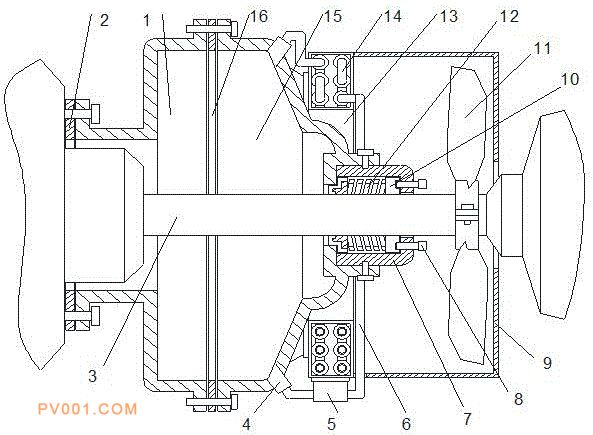

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种离心泵用冷却装置，主要包括左壳、插套、防护罩、扇叶、薄壁管和右壳，所述左壳左端通过螺装配连接离心泵体，所述左壳右侧边缘处通过螺栓装配安装有右壳，所述右壳右端中部插接安装有插套，所述右壳右部侧壁贯穿旋接安装有与插套配合的装配螺栓，所述插套内侧右部滑接安装有压环。本实用新型在结构上设计合理，本冷却装置可以对没有内置冷却通道的离心泵进行快速外接式冷却，装配快捷，密封稳定；本冷却装置采用内循环水浴降温，效果好，换热介质重复利用。
