【专利】一种井下注浆泵(专利号:202010079461.8)

专利号：202010079461.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：陈少同
专利分类号：F04B1/02(20060101)

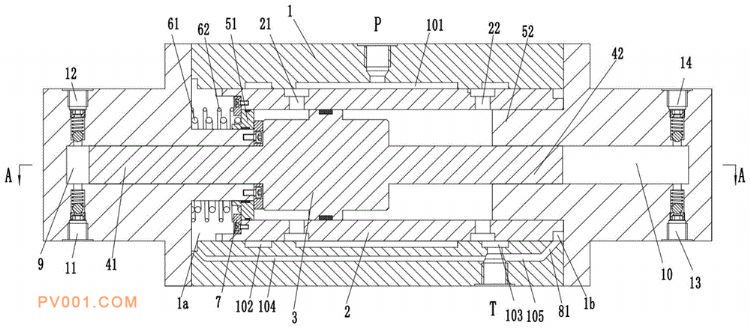

专利摘要：公开（公告）日:2020-06-16摘要:本发明属于井下注浆泵技术领域。本发明公开了一种井下注浆泵，包括壳体、缸筒、活塞、第一柱塞、换向组件和第一弹簧，壳体上设有与进油管连接的P口以及与出油管连接的T口，缸筒位于壳体内部，活塞、换向组件位于缸筒内，活塞在高压油液的作用下可以进行轴向往返移动，缸筒在换向组件和第一弹簧控制下可以相对于壳体进行轴向往复移动，使活塞的两侧分别与高压油液形成交替连通，实现井下注浆泵的自动换向的往复移动。本发明的井下注浆泵可以在液压力的驱动下进行自动换向往复移动，不仅结构简单、紧凑，制造成本低、集成度高，而且可以省去对换向阀的使用，无需电控，避免了电器不稳定因素，可长时间工作并且寿命长。
