【专利】对双作用叶片泵两个高压区分别加载的压力板和侧板(专利号:202010211162.5)

专利号：202010211162.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：阜新德尔汽车部件股份有限公司
专利分类号：F04C2/344(20060101)

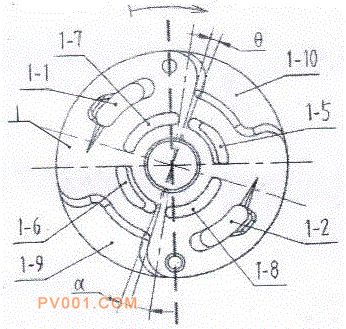

专利摘要：公开（公告）日:2020-06-16摘要:本发明属于机械行业中的液压元件，特别涉及一种对双作用叶片泵两个高压区分别加载的压力板和侧板。在压力板正面上成180度对称设有压力板出油口一和压力板出油口二，在压力板出油口一和压力板出油口二首尾之间的压力板边缘呈对称设有压力板吸油窗一和压力板吸油窗二，压力板通油槽一与压力板通油槽四首尾之间的夹角及压力板通油槽二与压力板通油槽三首尾之间的夹角为α，压力板通油槽一起始端的过圆心切线与压力板吸油窗二起始边与过圆心连线成θ角，对双作用叶片泵两个高压区分别加载的压力板和侧板中的压力板上的两个出油口能够完全独立加载，使双作用叶片泵实现两个独立的双泵功能。
