【专利】一种用于高温熔盐泵上轴承冷却的热管辅助式散热系统(专利号:202010111961.5)

专利号：202010111961.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏大学
专利分类号：F04D29/58(20060101)

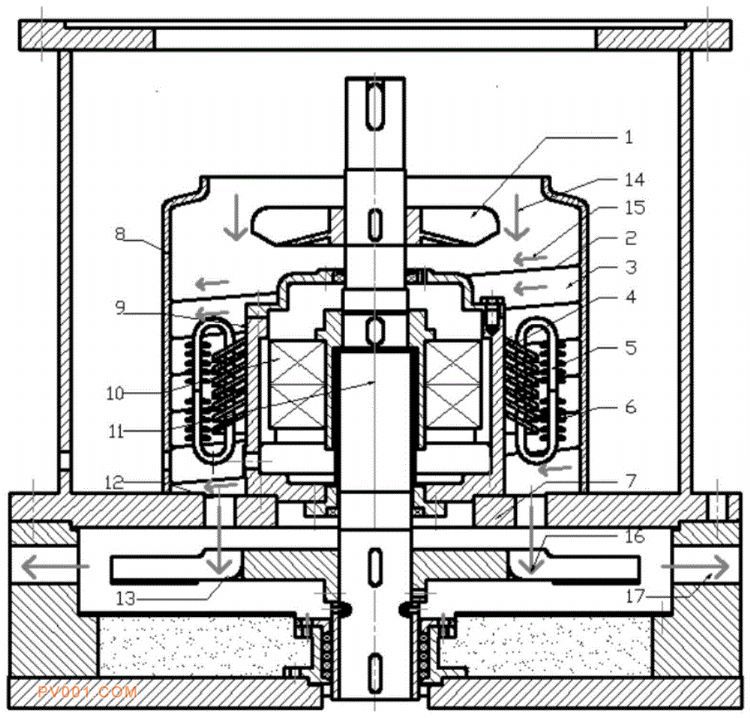

专利摘要：公开（公告）日:2020-06-16摘要:本发明涉及高温熔盐泵，具体涉及一种用于高温熔盐泵上轴承冷却的热管辅助式散热系统。其包括轴承箱、换热系统和风冷系统，换热系统由主散热肋片、U型热管、伞状散热肋片通过焊接的方式构成；风冷系统包括上风轮、下风轮、罩筒、螺旋导流片、连续螺旋槽。轴承箱内装有轴承，轴承箱外壁设置主散热肋片，主散热肋片竖直开孔安装成对U型热管，冷凝端周围均匀设有伞状散热肋片；泵轴上端设置上风轮，下端设置下风轮；罩筒内壁设有螺旋导流片，形成连续螺旋槽；电机座上开有风孔，气流可由之排出，并经由下风轮进一步排出系统。本发明利用热管辅助肋片散热，并增设螺旋导流片配合罩筒形成可控风道，使系统内部热量排出，从而确保了轴承的使用寿命。
