【专利】一种低扬程泵的出水段结构(专利号:201920847165.0)

专利号：201920847165.0
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市昕恒泵业制造有限公司
专利分类号：F04D29/40(20060101)

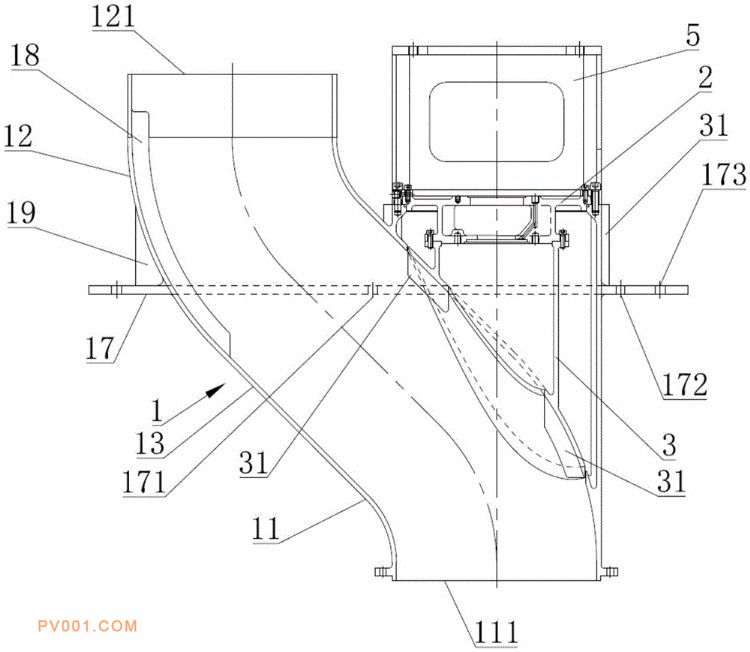

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及泵技术领域，尤其涉及一种低扬程泵的出水段结构，包括呈S型的出水段体，出水段体的两端形成开口方向相反的介质进口和介质出口，且介质进口的进口端面与介质出口的出口端面平行，出水段体的中部开设有龟背孔，龟背孔边缘向背向介质进口的方向延伸形成支架安装部，支架安装部的中心线与介质进口的中心线重合，出水段体中部围设有安装底板。本实用新型适用于各种立式安装的液下泵，使水泵的泵轴轴向长度缩短，提高泵轴的刚度，延长水泵的使用寿命，也降低了水泵的生产制造成本；另外，有助于降低泵组的运行振动和噪声，降低了泵的运行、维护成本，提高了泵的运行安全可靠性。
