【专利】智能自吸泵(专利号:201921627082.7)

专利号：201921627082.7
专利状态：有权
专利类型：[实用新型]
专利申请人：台州韩进泵业有限公司
专利分类号：F04D9/02(20060101)

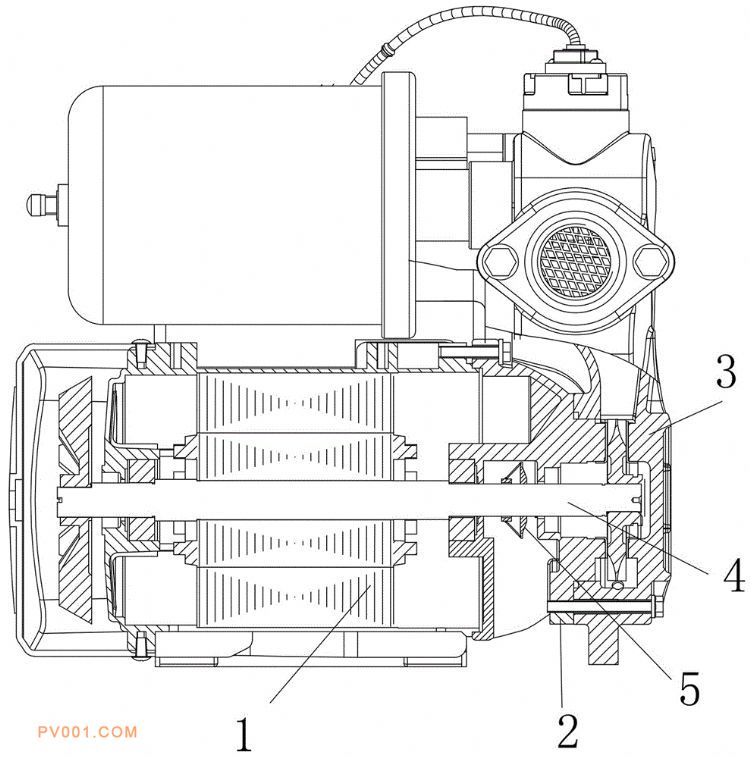

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种智能自吸泵，包括依次连接的电机、泵盖、泵壳。所述电机与泵盖间设有甩水圈，甩水圈固定套装在电机输出轴外侧；甩水圈沿外周缘铰接有多个扩缘部使得各个扩缘部均朝向甩水圈中心翻转，相邻两两扩缘部间连接有柔性围挡片；电机与甩水圈之间设有一活动轴套，活动轴套滑移套接在电机输出轴上，每个扩缘部与活动轴套之间均连接有一角度调节杆，角度调节杆一端铰接在扩缘部朝向电机的一侧端面上，另一端连接在活动轴套的外周壁上；电机输出轴上沿轴向开设有多个定位孔一，活动轴套上设有定位孔二，还包括一定位螺钉，定位螺钉贯穿定位孔二并螺合在其中一个定位孔一中。本结构设有甩水圈且具有角度可翻转的扩缘部，防水效果更好。
