【专利】一种一体化泵闸管路自动耦合装置(专利号:202010245375.X)

专利号：202010245375.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：赛莱默欧洲有限公司
专利分类号：F16L23/036(20060101)

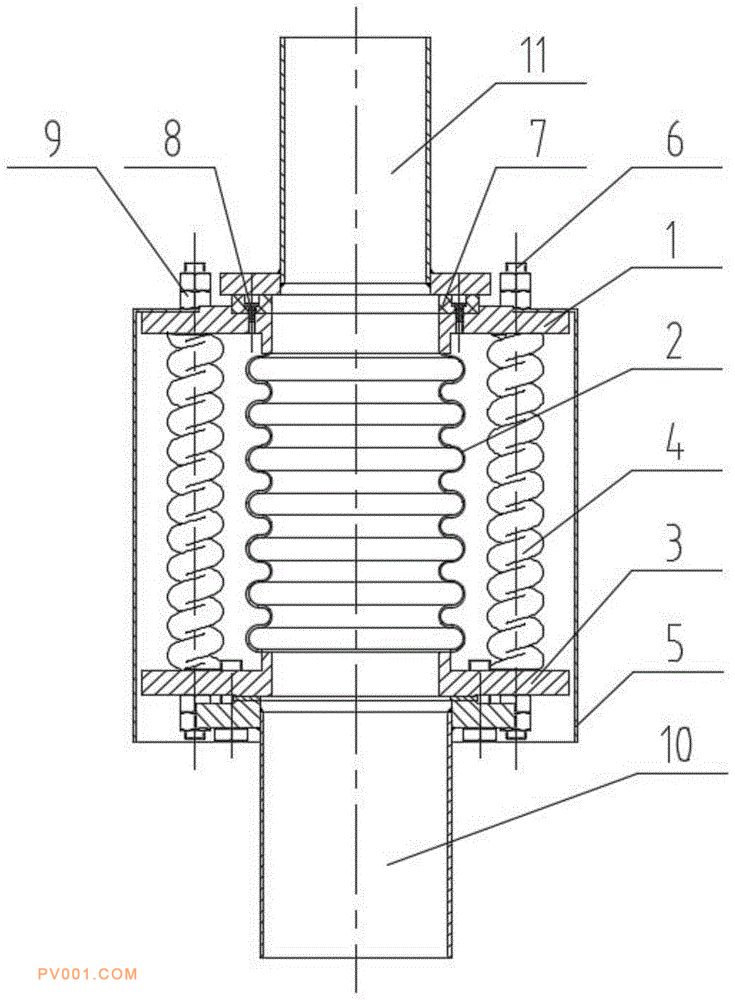

专利摘要：公开（公告）日:2020-06-19摘要:本发明的一种一体化泵闸管路自动耦合装置，包括护罩、固定管路和移动管路，所述护罩内装有金属波纹管，所述金属波纹管的上端和下端分别焊接有上法兰和下法兰，所述上法兰和所述下法兰之间安装有弹簧；所述护罩固定安装在所述上法兰的上端面的外侧，所述上法兰的上端面的内侧固定有密封垫，所述移动管路移动到位后，所述弹簧处于压缩状态，带动所述密封垫处于压缩状态；所述固定管路与所述下法兰通过螺栓刚性连接，所述移动管路与所述上法兰通过所述密封垫自动耦合。本发明，通过设置护罩、金属波纹管、上法兰、下法兰、弹簧、密封垫等结构，可以实现固定管路和移动管路的可靠耦合，结构简单、安装方便、成本较低。
