【专利】轻型多级离心泵(专利号:201921671642.9)

专利号：201921671642.9
专利状态：有权
专利类型：[实用新型]
专利申请人：太平洋泵业集团有限公司
专利分类号：F04D1/06(20060101)

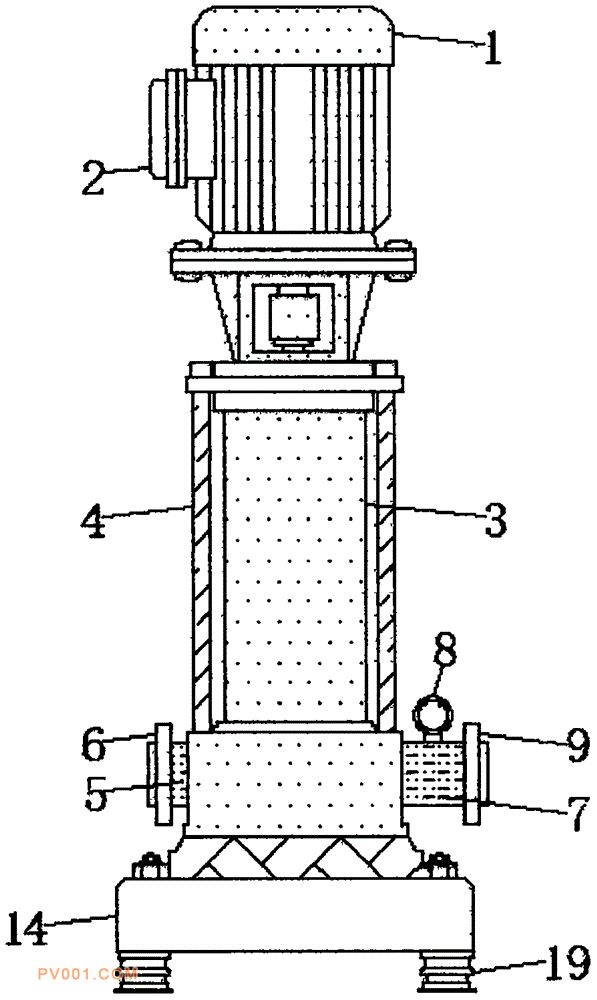

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及离心泵技术领域，尤其为轻型多级离心泵，包括离心泵电机，所述离心泵电机的正面外壁左侧固定设有变频控制器，所述离心泵电机的底部固定安装有离心泵体，所述离心泵体的外部四角均螺纹连接有护杆，所述离心泵体的左侧外壁底端固定开设有进水口，所述进水口的左侧外壁固定连接有进口法兰，所述离心泵体的右侧外壁底端固定开设有出水口，所述出水口的中段顶部固定设有压力表，所述出水口的右侧外壁固定连接有出口法兰，所述离心泵体的底部固定设有泵体底座，所述泵体底座的左右两侧外壁均固定设有安装块，所述安装块的内壁中部固定开设有螺纹孔，整体结构设计科学合理，减震效果好，具有一定的使用价值和推广价值。
