【专利】水泵机械密封装置(专利号:201921309667.4)

专利号：201921309667.4
专利状态：有权
专利类型：[实用新型]
专利申请人：沈阳汇尔新泵业制造有限公司
专利分类号：F04D29/10(20060101)

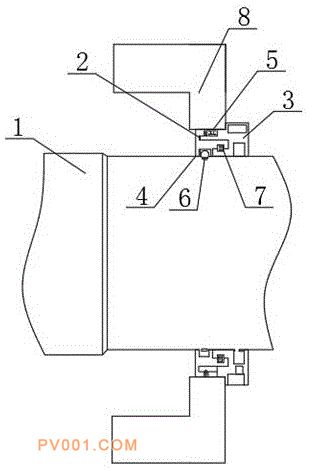

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及水泵技术领域，尤其为水泵机械密封装置，包括泵体、第三密封圈和定位钢钉，所述泵体的一端通过插接固定有密封轴承，且密封轴承的外端一侧通过过盈配合固定有定子件，所述密封轴承的外端另一端通过过盈配合设置有转子件，所述定子件和密封轴承的连接处安装有第一密封圈，本实用新型中，通过设置的定子件、转子件、第二密封圈和第三密封圈，在定子件的安装操作完成后，该装置利用过盈配合的方式，使得转子件和轴承之间实现连接，并且两者的连接处套接第二密封圈进行密封，同时转子件和定子件之间依靠第三密封圈进行密封，整个轴承的机械密封操作即可完成，相对以往的密封的方式，该密封方式具有封油性能好，不易损坏的好处。
