【专利】一种实现叶片泵回流漩涡空化测试装置及方法(专利号:202010119084.6)

专利号：202010119084.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏大学
专利分类号：F04D15/00(20060101)

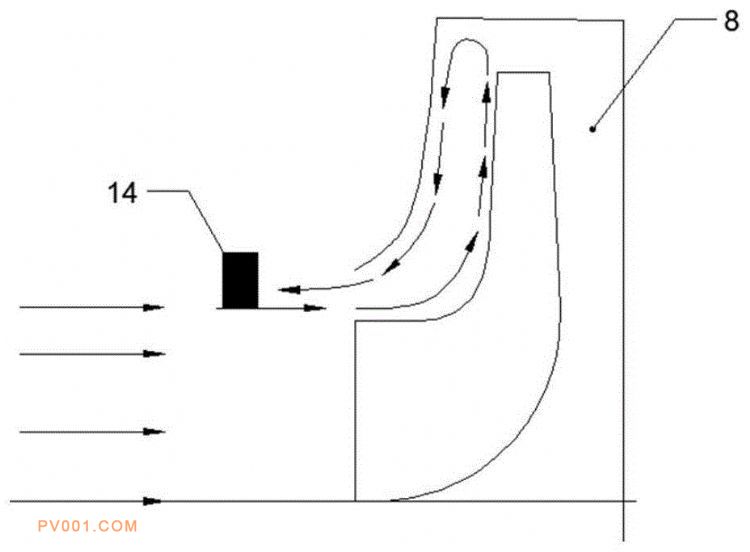

专利摘要：公开（公告）日:2020-06-19摘要:本发明提供了一种实现叶片泵回流漩涡空化测试装置及方法，用于测试叶片泵运行在小流量工况其回流漩涡空化的性能及其动态特性。所述装置中将叶片泵固定在工作台上，在距离叶轮进口1*Ds处的有机玻璃进口管安装1个压力脉动传感器，沿着蜗壳流道的圆周方向每隔45°分别安装多个压力脉动传感器，同时在距离泵出口管2*Ds处安装一个压力脉动传感器，将传感器、采集卡串联依次接入装有信号采集和数据处理软件的计算机系统。所述测试方法基于泵叶轮进口处会发生回流，泵进口的主流流动及其水力性能会受影响，通过压力脉动传感器实时采集泵内部压力脉动信息，结合回流漩涡空化发生时泵内部流动状况，准确地实现对叶片泵回流漩涡空化的识别与判断。
