【专利】一种汽车发动机用油泵转子模具的加工夹具(专利号:201921344663.X)

专利号：201921344663.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏新海科技发展有限公司
专利分类号：B23Q3/06(20060101)

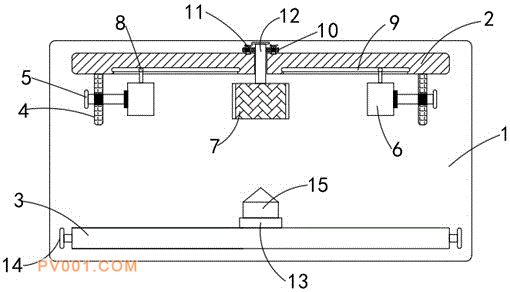

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种汽车发动机用油泵转子模具的加工夹具，包括底座、支撑板和矩形框，所述支撑板固定设置在底座上侧壁一端，所述矩形框固定设置在底座上侧壁另一端，所述支撑板靠近矩形框的一侧侧壁上固定设置有对称的竖板，每个所述竖板上均螺纹连接有对应的第一螺栓，所述第一螺栓向内贯穿竖板转动连接有对应的第一弧形套，所述支撑板内固定设置有位置对称的球形滑槽，每个所述球形滑槽内均设置有对应的球形滑块，每个所述球形滑块侧壁固定连接有对应的连接杆，所述支撑板侧壁固定设置有与球形滑槽连通的条型开口，且条型开口的宽度小于球形滑槽的直径。本实用新型夹持更为牢固，能够辅助找准中心孔，提高了油泵转子的加工质量。
