【专利】一种自给补液式防液击防气式抽油泵(专利号:201921716206.9)

专利号：201921716206.9
专利状态：有权
专利类型：[实用新型]
专利申请人：中国石油化工股份有限公司
专利分类号：中国石化江汉油田分公司江汉采油厂

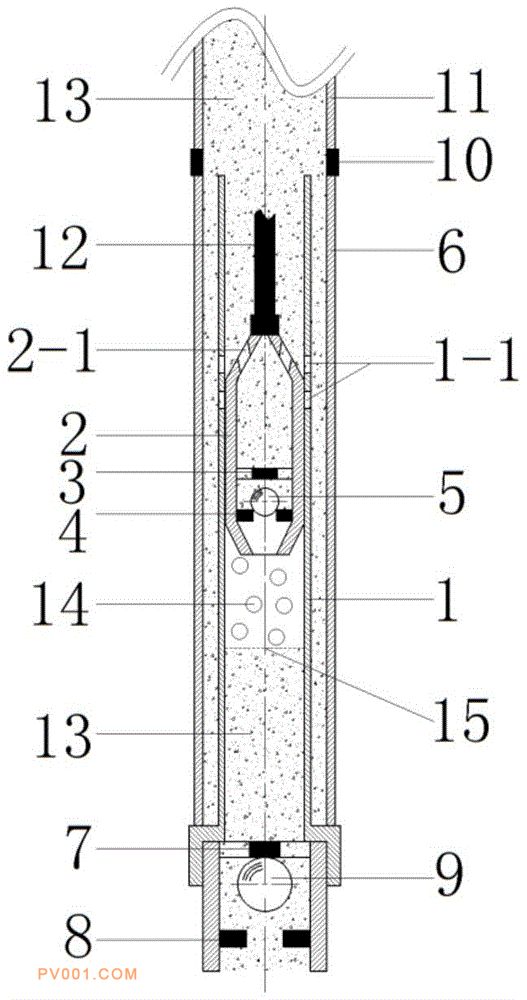

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种自给补液式防液击防气式抽油泵，包括泵筒和与泵筒相配合的柱塞，其特征在于：在泵筒上位于柱塞的上止点位置的下方设有连通泵筒内部的补液连通结构，当柱塞位于上止点时，所述补液连通结构连通柱塞腔内部与泵上油管通道。本实用新型根据抽油机冲程长度不同，在泵筒上部距泵口一定距离位置开通泵筒补液连通结构，此补液连通结构的作用是将泵筒内部与泵上油管实现连通。这样，就保证了任何供液不足的油井都能达到泵筒“完全充满”的效果，消除了柱塞下行发生液击和气体影响的不良效应，起到改善井下工具受力工况、降低杆柱中和点、减缓杆管偏磨、延长油井免修期的作用。
