【专利】一种溴化锂吸收式热泵机组(专利号:201910279241.7)

专利号：201910279241.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：哈尔滨工大金涛科技股份有限公司
专利分类号：F25B15/06(20060101)

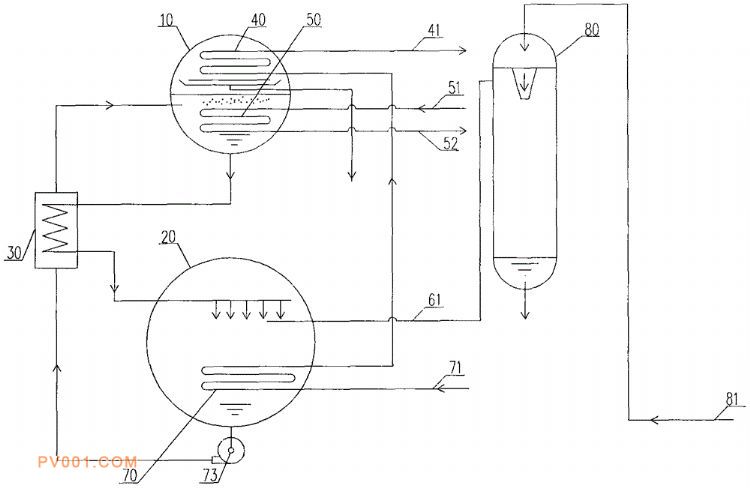

专利摘要：公开（公告）日:2020-06-19摘要:本发明给出一种溴化锂吸收式热泵机组，它的总体结构包括：上下两个水平的两端封闭的筒体、左侧的换热器、一个循环泵和若干连接管路；其中：上筒体内部上面是冷凝器，下面是发生器，下筒体内部是吸收器；溴化锂水溶液在发生器内受到驱动热源加热，部分汽化后，溴化锂浓溶液向下进入吸收器，热媒水水蒸气向上进入冷凝器；热媒水水蒸气被冷凝器内的冷却水降温凝结后排出；热水进入闪蒸式蒸发器，在闪蒸式蒸发器内，部分热水闪蒸后产生的水蒸气进入吸收器，被吸收器内的溴化锂浓溶液吸收，溶液浓度降低，再由循环泵向上送回发生器。
