【专利】二氧化碳热泵系统(专利号:201811519381.9)

专利号：201811519381.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：青岛贺力德低温科技有限公司
专利分类号：F25B9/00(20060101)

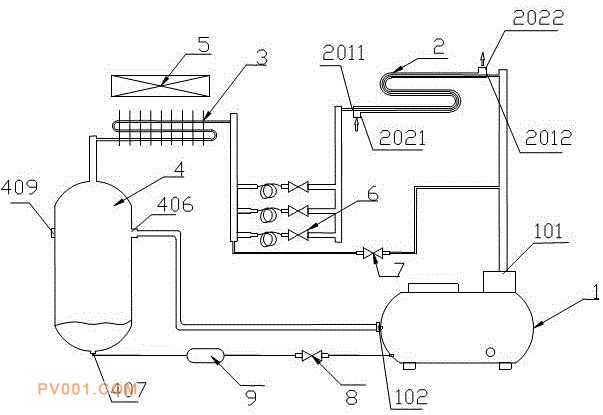

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种二氧化碳热泵系统，包括：带有出气口和回气口及油路的CO2压缩机；气冷器，所述气冷器至少有两个气冷管道，每个气冷管道为套管结构，包括位于中心的CO2管道和环绕CO2管道的载冷剂管道，所述CO2管道还设置有CO2进口和CO2出口，所述载冷剂管道还设置有载冷剂进口和载冷剂出口；带有输入端和输出端的蒸发器；CO2回收器；其中所述气冷器的至少两个气冷管道采用环抱立式布管设置，每个气冷管道的CO2进口设置在上端，CO2出口设置在下端，而载冷剂进口设置在下端，载冷剂出口设置在上端。
