【专利】气动隔膜泵进风口过滤装置(专利号:201921372796.8)

专利号：201921372796.8
专利状态：有权
专利类型：[实用新型]
专利申请人：合肥中聚合臣电子材料有限公司
专利分类号：B01D46/24(20060101)

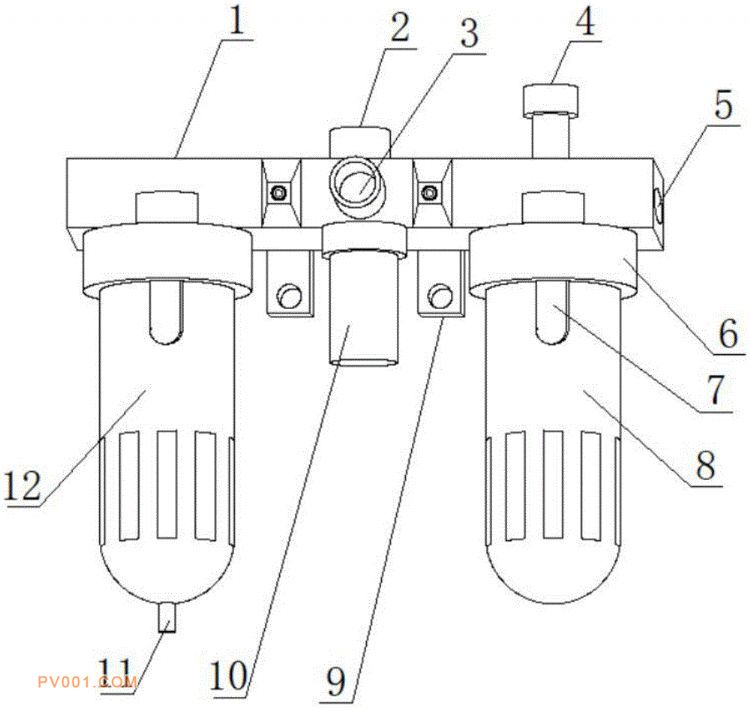

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了气动隔膜泵进风口过滤装置，包括连接板和调速阀，所述连接板的上端外壁上设置有调速阀，所述调速阀右侧的连接板上端外壁上设置有调油阀，所述连接板的右端周长内部设置有出气口，所述调油阀下侧的连接板下端外壁上设置有固定盖，所述固定盖的下端圆周外壁上设置有油杯，所述油杯的前端外壁上设置有锁扣，所述连接板的前端外壁中心处设置有连接口，所述连接口下侧的连接板下端外壁上设置有固定柱，通过将过滤杯和油杯的密封圈改为密闭连接装置，将单一的密封圈改为两个不同安装位置的紧固垫圈，通过凹槽的不同方向使得紧固垫圈在安装时的受力方向也不相同，从而达到从不同的角度对过滤杯进行密封处理，使得过滤杯的密封性更强。
