【专利】一种双门泵阀双端面机械密封结构(专利号:201921335059.0)

专利号：201921335059.0
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏万信山机械有限公司
专利分类号：F04D29/12(20060101)

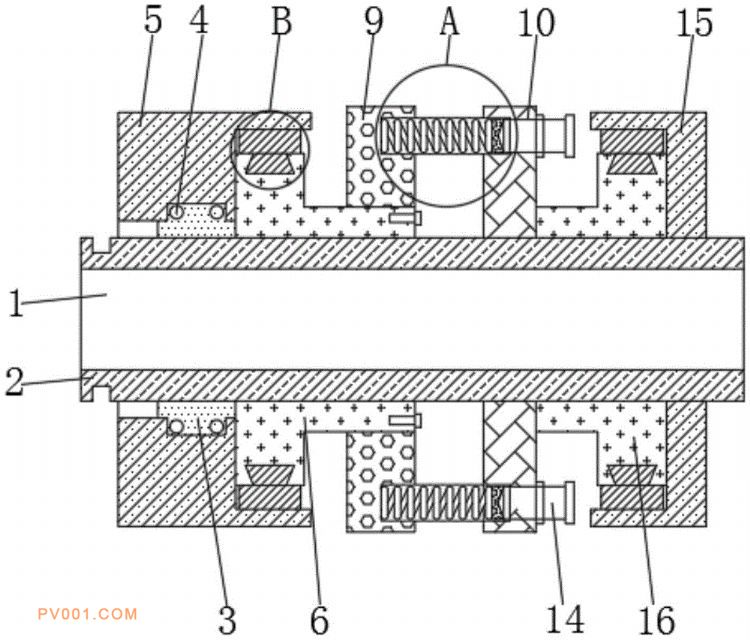

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型属于双端面机械密封结构技术领域，尤其为一种双门泵阀双端面机械密封结构，包括泵轴，泵轴的外表壁设置有轴套，轴套的上端一侧设置有动环，动环的内部设置有密封圈，且动环的上端设置有第一压盖，密封圈的一侧设置有第一静环，第一静环的内部上端开设有固定槽。本实用新型通过在泵轴的外表壁增设材质为塑料材料的轴套，在密封结构在长时间使用时，使得轴套不易损坏，减少了对轴套的繁琐更换，提高了工作效率，保障了密封结构良好的密封性，增设可拆卸的弹簧，使其对弹簧的更换简单便捷，减少了弹簧的更换时间，通过增设固定槽和固定块，能使静环与压盖能更好的进行连接，且始终安装在压盖的下表面，不易脱落。
