【专利】一种车辆用自动变速器叶片泵(专利号:201921432822.1)

专利号：201921432822.1
专利状态：有权
专利类型：[实用新型]
专利申请人：重庆红宇精密工业有限责任公司
专利分类号：F04C2/344(20060101)

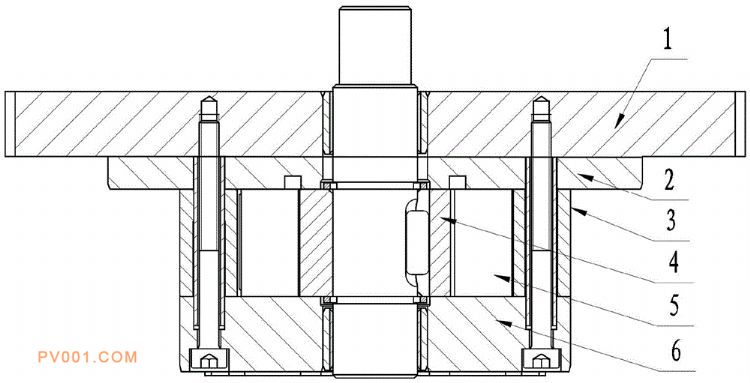

专利摘要：公开（公告）日:2020-06-19摘要:实用新型提供一种车辆用自动变速器叶片泵。该叶片泵包括上盖、上配油盘、定子、转子和下配油盘。所述定子具有上下端敞口的容置腔。所述容置腔中设置转子。所述转子的周向上等距间隔设置有多个叶片槽。所述叶片槽沿径向延伸。所述叶片槽中滑动配设有叶片。所述叶片的根部嵌于叶片槽内，顶部与容置腔的侧壁滑动接触。该叶片泵推动叶片压紧定子的高压油从油泵上盖引入，进入转子叶片槽的根部，形成高压腔，推动叶片靠紧定子内侧面。下配油盘可以形成两个排油腔，单独控制压力，高速运转时可以控制一个排油腔压力为零，使排量减半，降低叶片泵消耗扭矩，达到节能效果。
