【专利】一种含有转子集成叶片轴向磁通永磁电机的离心式泵(专利号:202010101280.0)

专利号：202010101280.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：东南大学
专利分类号：F04D13/06(20060101)

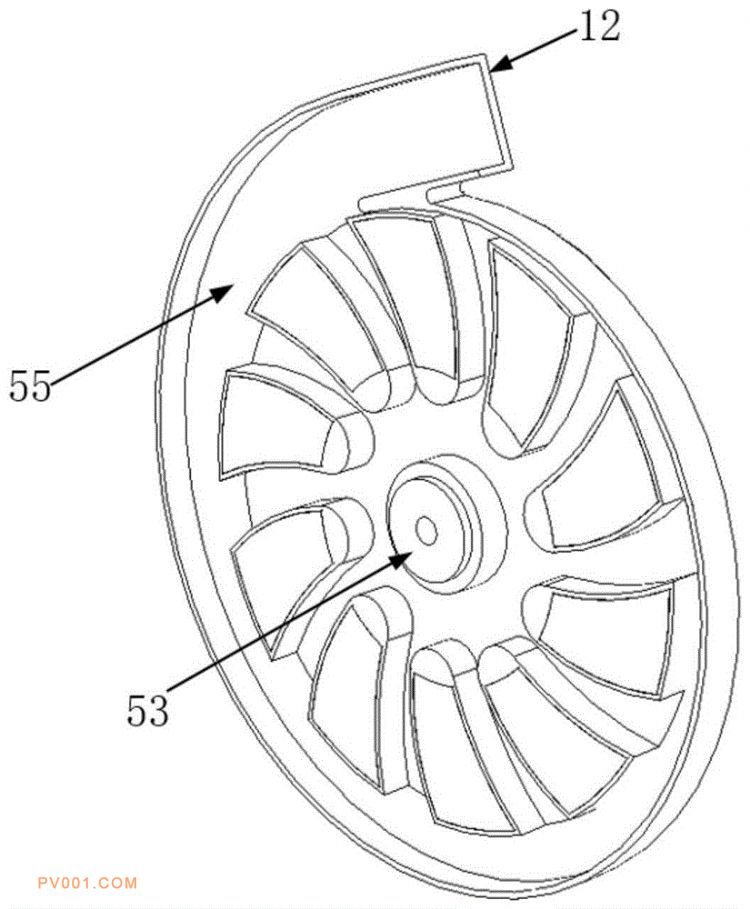

专利摘要：公开（公告）日:2020-06-19摘要:本发明公开了一种含有转子集成叶片轴向磁通永磁电机的离心式泵，包括机壳及装于其中的轴向磁通永磁同步电机。机壳包括定子机壳和转子机壳，轴向磁通永磁电机包括定子和转子。定子包括定子铁心、线圈，转子包括转子轭、衬套和永磁体，转子同时构成离心式泵的叶轮。永磁体采用过盈配合嵌入衬套中，作为离心式泵叶轮的单个叶片。工作时，定子绕组通入电流产生旋转磁场，与叶轮上的永磁磁场相互作用带动叶轮旋转。这一过程中，流体介质流经叶片间的流道，压力增加。本发明离心式泵具有轴向尺寸小、部件数量少、功率密度高等优点。同时，其利用流体介质冷却电机发热部件，确保离心式泵可用于极端环境下。还解决了传统离心式泵薄壁叶片产生的风噪问题。
