【专利】一种轨道车辆及其脚踏泵升弓装置(专利号:201921509939.5)

专利号：201921509939.5
专利状态：有权
专利类型：[实用新型]
专利申请人：中车株洲电力机车有限公司
专利分类号：B60L5/32(20060101)

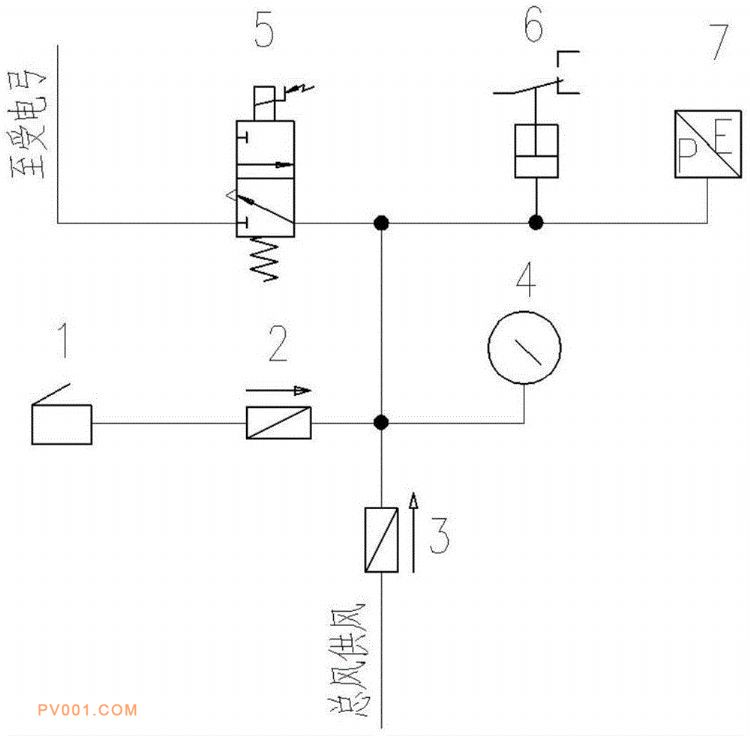

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种脚踏泵升弓装置，包括：脚踏泵、脚踏单向阀、升弓电磁阀、压力开关和总风供风管路；脚踏泵的出气口、脚踏单向阀的进气接口和升弓电磁阀的第一接口依次连接，升弓电磁阀的第二接口用于连接受电弓，升弓电磁阀能够在进入脚踏泵供气模式后导通其第一接口和第二接口；压力开关连接在脚踏单向阀的出气接口与升弓电磁阀的第一接口之间；总风供风管路的出气口连接于升弓电磁阀的第一接口。在本方案中，通过脚踏泵预供风实现受电弓的初始升弓，当升弓管路的气压值达到预设动作值时，启动总风供风管路进行补气，有助于确保了受电弓的持续升弓，从而避免受电弓发生拉弧现象。本实用新型还公开了一种应用上述脚踏泵升弓装置的轨道车辆。
