【专利】一种防涡流式离心泵(专利号:201921768930.6)

专利号：201921768930.6
专利状态：有权
专利类型：[实用新型]
专利申请人：昆山元欣泵机械有限公司
专利分类号：F04D1/00(20060101)

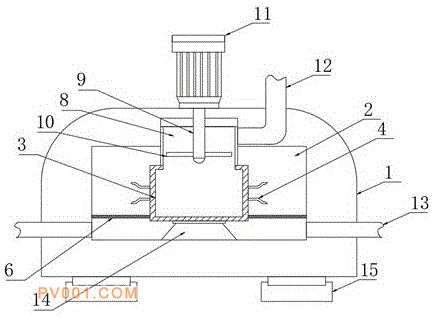

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种防涡流式离心泵，具体涉及离心泵领域，包括壳体，所述壳体内部设置有空腔，所述空腔内部设置有防涡环形壳，所述防涡环形壳外部设置有若干个防涡管，所述防涡管内部设置有螺纹槽，所述防涡环形壳位于防涡管底部的外侧表面固定设置有滤网，所述滤网表面包裹有海绵铁，所述防涡环形壳正上方设置有连接腔，所述连接腔内部设置有转动轴，所述转动轴外表面固定设置有叶轮，所述转动轴顶部设置有电机。本实用新型通过设有滤网和防涡管，滤网表面包裹的海绵铁，实现去除氧的效果，从而减少液体中气泡的产生，防涡管内壁中的螺纹槽会使液体形成小涡流，防涡管产生的小涡流会相互抵消，防止液体形成涡流带入空气进入离心泵内。
