【专利】一种真空泵的密封结构(专利号:201920772863.9)

专利号：201920772863.9
专利状态：有权
专利类型：[实用新型]
专利申请人：上海常盛汽车配件有限公司
专利分类号：F04B35/04(20060101)

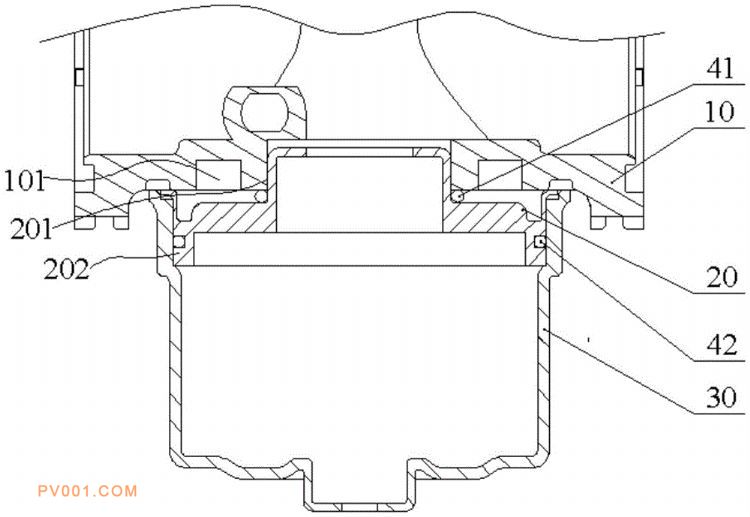

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种真空泵的密封结构，所述真空泵的密封连接结构包括：泵体、电机端盖和电机壳，所述泵体一侧面上设有一安装孔，所述电机端盖包括第一圆柱部和第二圆柱部，所述第一圆柱部的外径小于所述第二圆柱部的外径，所述第一圆柱部与所述安装孔相适应，所述电机端盖通过所述第一圆柱部安装在所述泵体上，所述泵体与所述第一圆柱部密封连接，所述电机壳设有与所述第二圆柱部相适应的内腔，所述电机端盖通过所述第二圆柱部安装到所述电机壳内，所述第二圆柱部与所述电机壳密封连接。由于所述第一圆柱部的外径小于所述第二圆柱部的外径，所述泵体与所述电机端盖之间的密封面减小，提高了密封性能，保证了真空泵的抽气性能。
