【专利】一种机油泵总成和平衡轴总成的模块化结构(专利号:201921547903.6)

专利号：201921547903.6
专利状态：有权
专利类型：[实用新型]
专利申请人：中国第一汽车股份有限公司
专利分类号：F02B67/00(20060101)

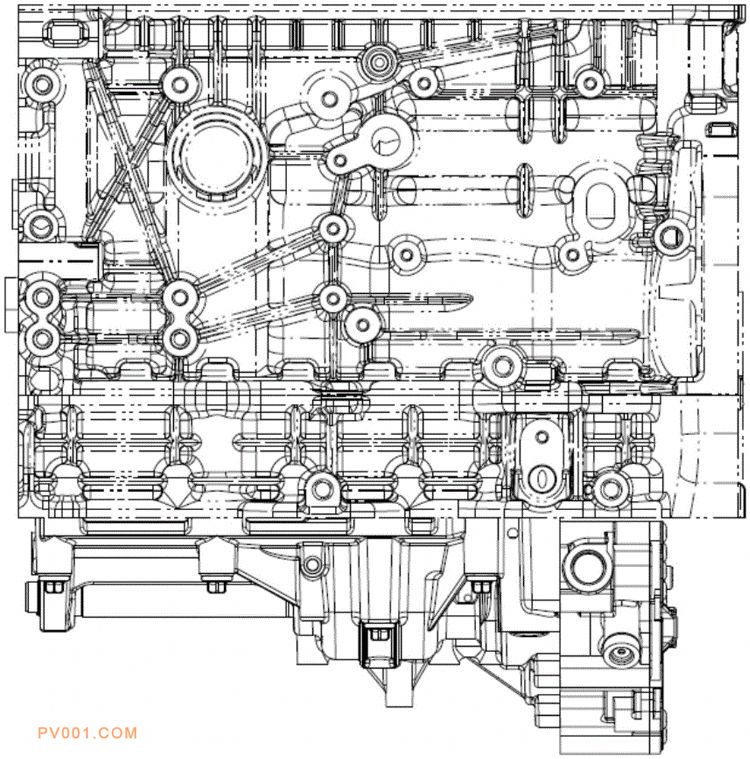

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种机油泵总成和平衡轴总成的模块化结构，由机油泵总成、平衡轴总成和缸体总成构成；机油泵总成通过螺栓安装在平衡轴总成上；模块总成通过螺栓固定在缸体总成底端曲轴箱内，在曲轴驱动平衡轴总成运转的同时，平衡轴总成能够驱动机油泵总成运转。本实用新型模块化结构，先将机油泵总成通过螺栓安装在平衡轴总成上，再将模块总成通过螺栓固定在缸体底端曲轴箱内，实现曲轴驱动平衡轴总成运转的同时，平衡轴总成通过齿轮驱动机油泵总成运转，而模块总成在实现集成机油泵总成及平衡轴总成的同时实现了挡油板的功能，从而取消了零件挡油板，提高了发动机的紧凑性、可靠性和装配工艺性，降低了发动机的布置难度和成本。
