【专利】可抽芯式水泵轴系的冷却冲洗结构(专利号:201920846978.8)

专利号：201920846978.8
专利状态：有权
专利类型：[实用新型]
专利申请人：广州市昕恒泵业制造有限公司
专利分类号：F04D29/58(20060101)

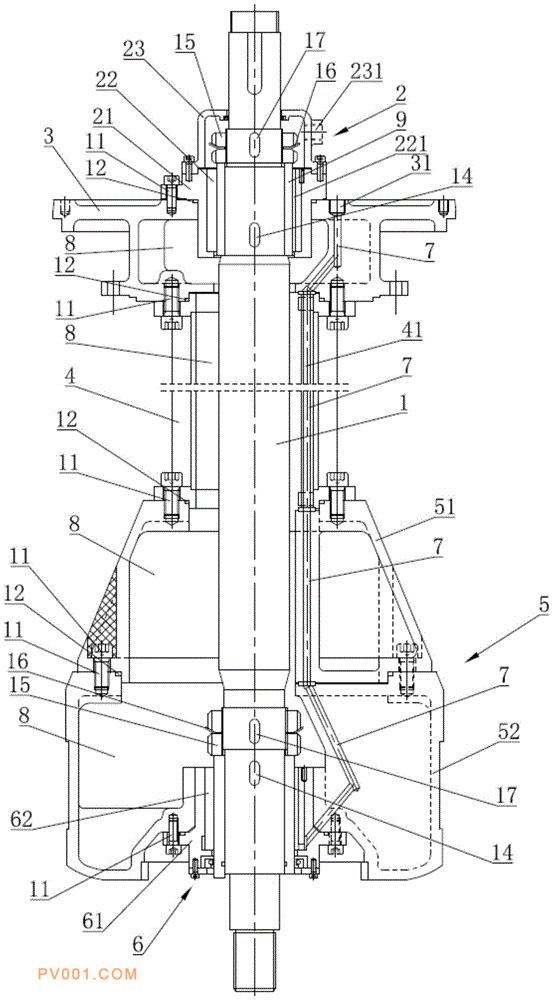

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及泵领域，尤其涉及一种可抽芯式水泵轴系的冷却冲洗结构，包括泵轴以及套设于泵轴且依次连接的上轴承组件、端盖、护管、导流组件和下轴承组件，端盖、护管、导流组件和下轴承组件均设有冷却孔且依次连通形成冷却通道；上轴承组件远离护管的一端与泵轴密封连接，上轴承组件与泵轴之间设有上润滑槽，下轴承组件远离护管的一端与泵轴密封连接，下轴承组件与泵轴之间设有下润滑槽；导流组件、护管和端盖套设于泵轴且与泵轴之间形成冷却腔，上轴承组件设有出液口，端盖开设有进液口，进液口、冷却通道、下润滑槽、冷却腔、上润滑槽和出液口依次连通。本实用新型可用于抽送清洁、含泥沙等杂质的常温介质的水处理系统，适用范围广。
