【专利】农业植保机及其隔膜泵(专利号:201980005502.4)

专利号：201980005502.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：深圳市大疆创新科技有限公司
专利分类号：F04B43/04(20060101)

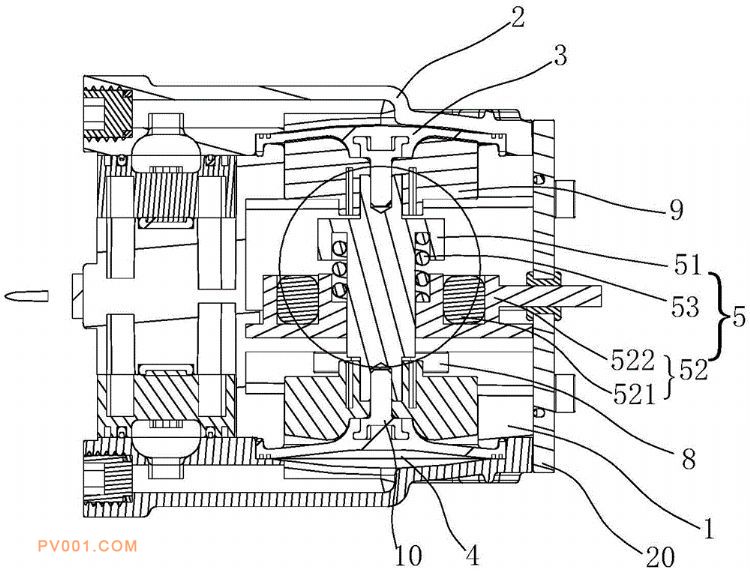

专利摘要：公开（公告）日:2020-06-19摘要:一种农业植保机及其隔膜泵，所述隔膜泵(400)包括：泵体(1)，设有收容腔；盖设在泵体上的泵盖(2)；设于收容腔内的隔膜(3)，隔膜与泵盖相配合，以使隔膜与泵盖包围形成腔体(4)；以及设于收容腔内的驱动机构(5)，驱动机构包括推杆(51)、线圈组件(52)和弹性复位件(53)，推杆与隔膜相连，并与弹性复位件相连；当线圈组件交替地进行通电和断电时，推杆能够做往复直线运动，以带动隔膜相对泵盖往复运动而使得腔体减小或增大；其中，当线圈组件通电时，推杆在线圈组件的磁性吸引力作用下做正向运动；当线圈组件断电时，推杆在弹性复位件的弹性力作用下做反向运动，正向与反向为相反的两个方向。
