【专利】一种水泵芯部装配设备的零件推拉机构(专利号:201921336749.8)

专利号：201921336749.8
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳力健创科智能科技有限公司
专利分类号：B23P19/00(20060101)

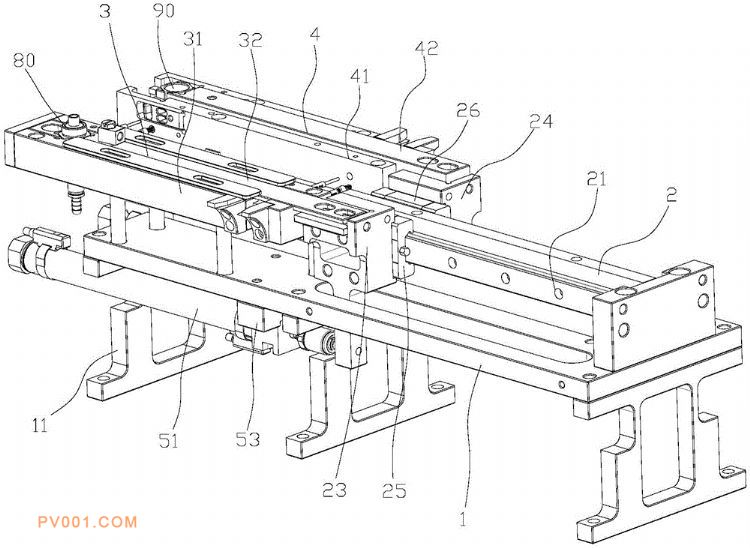

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型公开了一种水泵芯部装配设备的零件推拉机构，包括推拉机构底板、推拉导轨安装板、圆柱管滑道组件、连接器滑道组件、圆柱管滑座、圆柱管推杆、连接器滑座、连接器推杆、第一推拉导轨、第二推拉导轨、第一推拉气缸连接座及第二推拉气缸连接座，所述第一推拉气缸连接座及第二推拉气缸连接座分别固定连接到圆柱管推杆及连接器推杆，所述推拉机构底板底部安装有第一推拉气缸及第二推拉气缸，所述第一推拉气缸及第二推拉气缸的输出端分别连接到第一推拉气缸连接座及第二推拉气缸连接座上。该种水泵芯部装配设备的零件推拉机构具有自动化程度高、生产效率高、人工成本低、装配质量好、装配一致性高等现有技术所不具备的优点。
