【专利】一种防涡流喷泉泵(专利号:202010243327.7)

专利号：202010243327.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：厦门海源泵业有限公司
专利分类号：F04D13/06(20060101)

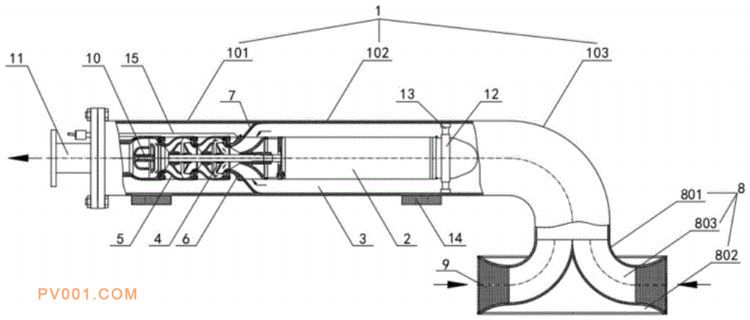

专利摘要：公开（公告）日:2020-06-19摘要:本发明涉及一种防涡流喷泉泵，包括套管，所述套管是由叶轮安装管段、电机安装管段，以及90°弯管段按顺序一体化成型设置而成，90°弯管段的进水端向下连接有分散进水机构；所述电机安装管段的中心轴线位置上固定装置有喷泉电机，所述喷泉电机的输出轴延伸至叶轮安装管段，且喷泉电机的输出轴上固定安装有多个相应的叶轮；所述喷泉电机的输出轴端部密封安装有进水节，所述进水节的进水端外侧密封连接有一相应的导流罩，所述导流罩未连接于进水节的一端密封连接于电机安装管段和叶轮安装管段的衔接处；90°弯管段、电机安装管段和叶轮进水口的过流断面面积比为14?15:9?10:3?4。本发明能够有效适应较浅池水和较大流速而不产生旋涡。
