【专利】一种反转时能润滑机油泵的润滑系统(专利号:202010334096.0)

专利号：202010334096.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：湖南机油泵股份有限公司
专利分类号：F16N13/20(20060101)

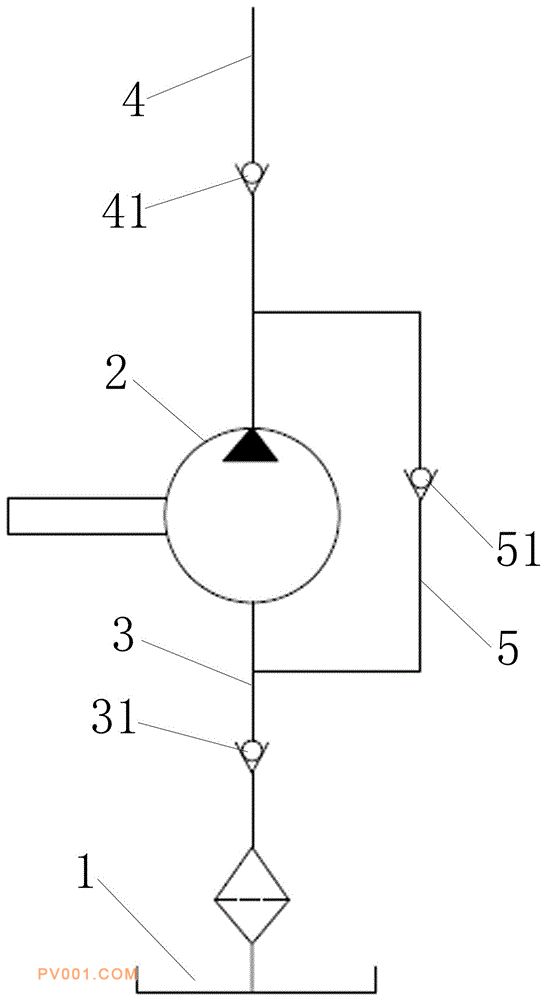

专利摘要：公开（公告）日:2020-06-19摘要:本发明提供了一种反转时能润滑机油泵的润滑系统，包括油底壳、机油泵、进油道、出油道，所述机油泵包括泵体，泵体上设有转子腔，转子腔与进油道相通的一侧为低压区，转子腔与出油道相通的一侧为高压区，出油道上安装有一个出油单向阀，进油道上安装有一个进油单向阀，出油单向阀的开启压力大于进油单向阀的开启压力；在进油单向阀之后的进油道部分与转子腔高压区之间设有一条旁路，在该旁路上安装有一个旁路单向阀；当转子在转轴的驱动下反向旋转时，转子腔的低压区和高压区互相转换，转子腔内的机油在转子的运转下通过进油道进入到所述旁路并打开旁路单向阀，然后回到转子腔内，如此循环流转，这样便形成了油泵反转时的自润滑过程。
