【专利】一种快速拆卸式模块化水泵(专利号:201921588787.2)

专利号：201921588787.2
专利状态：有权
专利类型：[实用新型]
专利申请人：合肥翼飞特电子科技有限公司
专利分类号：F04B43/04(20060101)

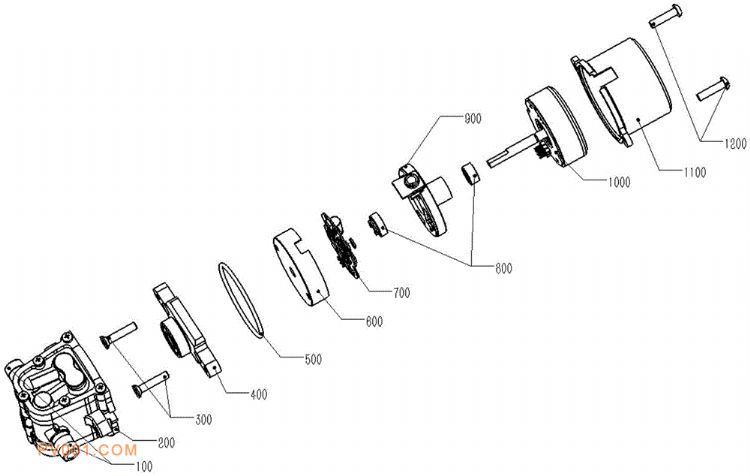

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型提供一种快速拆卸式模块化水泵，包括：水泵壳体，所述水泵壳体上设有进出水口，所述水泵壳体一侧设有电机固定板，所述电机固定板一侧设有电调壳体，电调壳体一侧设有控制元件固定座，所述控制元件固定座与电调壳体之间设有控制元件，所述控制元件固定座上侧设有电机，所述电机的输出轴穿过电机固定板、电调壳体、控制元件固定座伸入到水泵壳体内，所述电机外侧设有电机壳，所述电机壳通过电机螺栓安装在电机固定板上。本实用新型采用一体化结构，将具有变压和调速作用的水泵控制原件镶嵌在无刷水泵外壳的内部，实现了无刷水泵和水泵控制器的一体结构化，使二者连接紧密，接口处连接安全稳定，缩小了整体体积。
