【专利】一种卧式单吸多级节段式离心泵(专利号:201911101012.2)

专利号：201911101012.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：张家港市神鹰机械制造有限公司
专利分类号：F04D1/06(20060101)

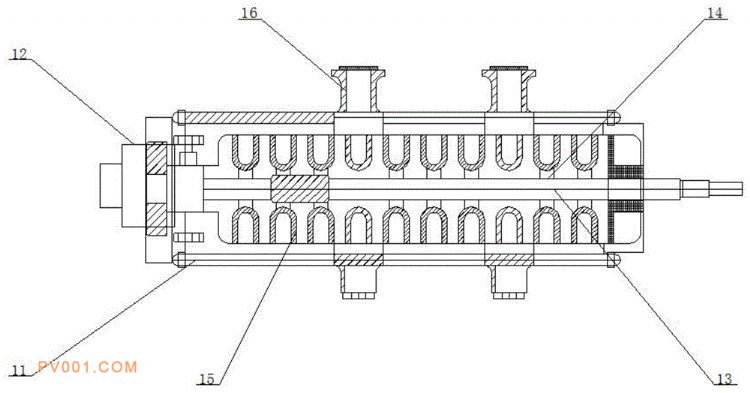

专利摘要：公开（公告）日:2020-06-19摘要:本发明适用于水泵技术领域，提供了一种卧式单吸多级节段式离心泵，包括水泵外壳、转轴、叶轮、出水法兰、吐出段密封套、弹簧和转板，转板呈椭圆形板状结构，套设于密封套内部的转轴上，并与转轴固定连接，转轴在转动过程中能够带动转板转动，当转板的长半轴转动至竖直状态时，转板压迫密封套，使密封套压迫其底部的弹簧收缩，使密封套沿吐出段下移，此时外部清水可流入吐出段内部，当转板的短半轴转动至竖直状态时，密封套失去转办的压迫作用力，在弹簧的回复力作用下向上滑动，将吐出段两侧完全密封，从而避免了叶轮转动时将吐出段内部的清水通过吐出段两侧开口溅出，造成出水法兰处出水效率较低的问题。
