【专利】单缸柴油机高压油泵驱动传动装置(专利号:201921618672.3)

专利号：201921618672.3
专利状态：有权
专利类型：[实用新型]
专利申请人：河南柴油机重工有限责任公司
专利分类号：F02M59/00(20060101)

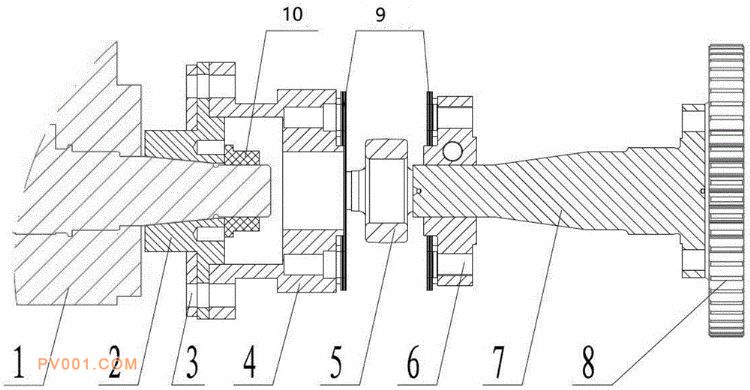

专利摘要：公开（公告）日:2020-06-19摘要:为了解决现有技术中单缸柴油机的高压油泵驱动传动装置存在的结构复杂、维修不便的问题，本实用新型提供一种单缸柴油机高压油泵驱动传动装置、安装方法及应用，包括用于连接单缸柴油机高压油泵输出端的驱动输入部、中间传动部以及驱动输出部，其特征在于，所述的中间传动部包括中间法兰、片式联轴节以及联接法兰；其中，所述的中间法兰的一端与驱动输入部的输出端可拆卸的连接；中间法兰的另一端与片式联轴节的一端连接；片式联轴节的另一端连接联接法兰的一端；联接法兰的另一端与驱动输出部的输入端连接。本实用新型结构拆装方式采用模块化结构，先部装再总装，使得维护方便，可靠性高。
