【专利】自吸变频泵(专利号:201921616845.8)

专利号：201921616845.8
专利状态：有权
专利类型：[实用新型]
专利申请人：台州韩进泵业有限公司
专利分类号：F04D13/06(20060101)

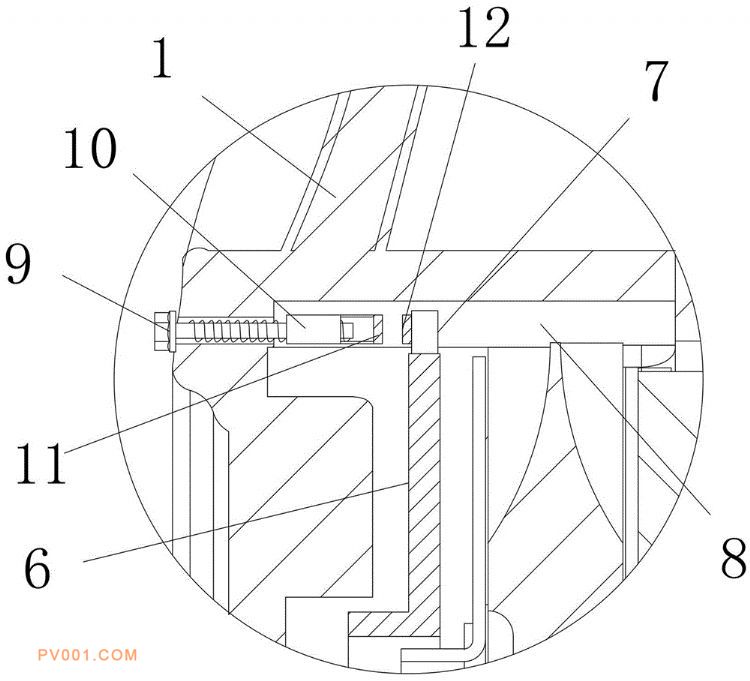

专利摘要：公开（公告）日:2020-06-19摘要:本实用新型涉及一种自吸变频泵，包括泵壳、泵盖、变频电机、叶轮室、叶轮。叶轮室内设有朝向叶轮的间隙补偿盘，其呈圆环状且外周缘设有多个滑块，泵壳位于叶轮室的位置沿内周壁设有多道轴向延伸的滑槽，滑块一一对应嵌设在滑槽内形成滑移连接；泵壳外壁上对应每个滑槽设有通孔，通孔内贯穿有调节螺杆，两者间通过轴承转动连接，调节螺杆伸入到滑槽内并套装有螺母座，螺母座上设有永磁铁一，每个滑块在远离叶轮的端面上设有永磁铁二，永磁铁一、二相对设置且相对面极性相反，由此使间隙补偿盘通过永磁铁一、二的磁性配合沿滑槽滑移。本结构能够改变间隙补偿盘距离与叶轮的位置，达到补偿磨损间隙的目的。
